L6205D概述

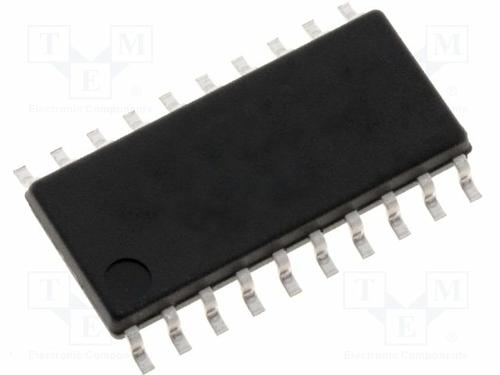

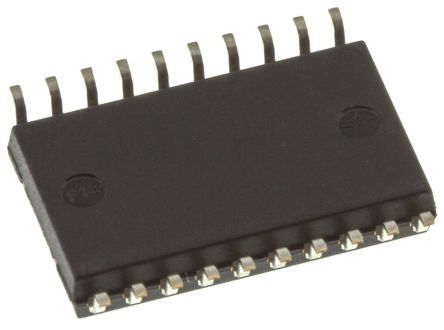

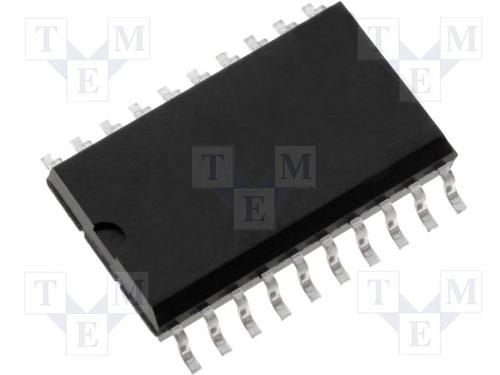

STMICROELECTRONICS  L6205D  芯片, 电机驱动器, 双路, DMOS, 5.6A, 20SOIC

电动机控制功率驱动器,STMicroelectronics

STMicroelectronics 的功率驱动器系列专为通过输入时的逻辑命令驱动电机或复杂负载而设计。 它们可与电动机或运动控制系统中的微型控制器、DSP 或 FPGA 一起使用。 电源驱动器提供全双桥、全桥和 3 相选择。


得捷:
IC MTR DRVR BIPOLAR 8-52V 20SOIC


欧时:
### 电动机控制功率驱动器,STMicroelectronicsSTMicroelectronics 的功率驱动器系列专为通过输入时的逻辑命令驱动电机或复杂负载而设计。 它们可与电动机或运动控制系统中的微型控制器、DSP 或 FPGA 一起使用。 电源驱动器提供全双桥、全桥和 3 相选择。### 电动机控制器和驱动器,STMicroelectronics


立创商城:
L6205D


艾睿:
Full Bridge Motor Driver 48V 20-Pin SO Tube


Jameco:
DMOS Full Bridge PWM Motor Driver 48 Volt 20-Pin Small Outline Tube


富昌:
SO 20 .30 TO JEDEC MS-013


Chip1Stop:
Motor Driver 48V 20-Pin SO Tube


TME:
Driver; motor controller; 2.8A; Channels:4; SO20; Package: tube


Verical:
Full Bridge Motor Driver 48V 20-Pin SO Tube


Newark:
DRIVER MOTOR, DUAL, DMOS, 5.6A, 20SOIC


儒卓力:
**2xH-Br 2.8A 52V SO-20 SMD **


DeviceMart:
작동전압 8~52V, 5.6A OUTPUT PEAK CURRENT 2.8A DC, OPERATING FREQUENCY UP TO 100KHz


Win Source:
IC MOTOR DRIVER PAR 20SOIC


L6205D中文资料参数规格
技术参数

电源电压DC 8.00V min

输出接口数 2

输出电压 52 V

输出电流 2.8 A

供电电流 10.0 mA

通道数 4

针脚数 20

开关频率 100 kHz

工作温度Max 150 ℃

工作温度Min -40 ℃

电源电压 8V ~ 52V

电源电压Max 52 V

电源电压Min 8 V

封装参数

安装方式 Surface Mount

引脚数 20

封装 SOIC-20

外形尺寸

长度 13 mm

宽度 7.6 mm

高度 2.35 mm

封装 SOIC-20

物理参数

工作温度 -25℃ ~ 125℃ TJ

其他

产品生命周期 Active

包装方式 Tube

制造应用 电机驱动与控制, 通用, Motor Drive & Control

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

海关信息

ECCN代码 EAR99

数据手册

L6205D引脚图与封装图
L6205D引脚图
L6205D封装图
L6205D封装焊盘图
在线购买L6205D
型号: L6205D
描述:STMICROELECTRONICS  L6205D  芯片, 电机驱动器, 双路, DMOS, 5.6A, 20SOIC
替代型号L6205D
型号/品牌 代替类型 替代型号对比

L6205D

ST Microelectronics 意法半导体

当前型号

当前型号

L6205D013TR

意法半导体

类似代替

L6205D和L6205D013TR的区别
