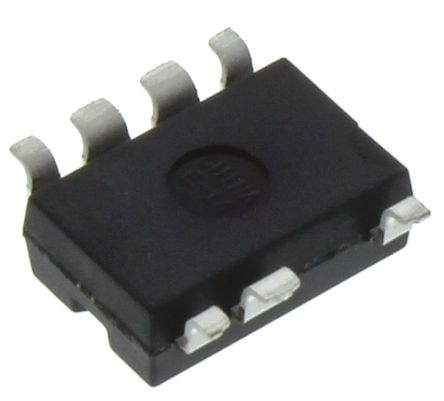

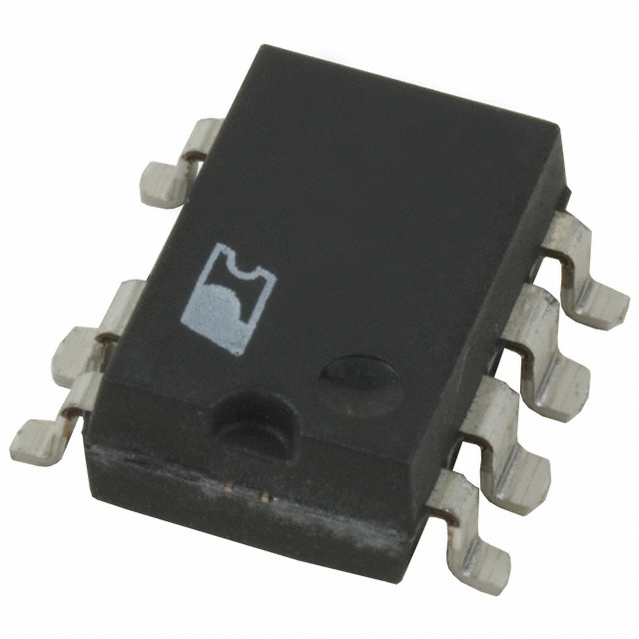

POWER INTEGRATIONS LNK304GN LinkSwitch-TN高能效离线切换器, SMD-8封装.
这一设备转为替换低于360mA 输出电流范围的线性和电容馈cap dropper非隔离电源. 它集成了一个700V功率场效应管MOSFET, 振荡器, 简单的开/关控制机制, 高压电压开关电流源, 频率抖动, 逐周期电流限制和热关断电路.
得捷:
IC OFFLINE SWITCH MULT TOP 8SMD
欧时:
Power Integrations LNK304GN 开关稳压器, 12 V 直流, 7针 PDIP SMD封装
立创商城:
LNK304GN
贸泽:
AC/DC Converters 120mA MDCM 170mA CCM
安富利:
Off Line Switcher 7-Pin SMD-B
Chip1Stop:
Off Line Switcher 7-Pin SMD-B
TME:
PMIC; AC/DC switcher, SMPS controller; Uin:85÷265V; SMD-8B
Newark:
# POWER INTEGRATIONS LNK304GN IC, DC-DC CONVERTER
Win Source:
IC OFFLINE SWIT OCP 8SMD
频率 66.0 kHz
电源电压DC 374V max
额定功率 80 mW
输出接口数 1
输出电压 12 V
输出电流 170 mA
击穿电压 700 V
供电电流 200 µA
针脚数 8
开关频率 66 kHz
占空比 69 %
输入电压Max 265 VAC
输入电压Min 85 VAC
输入电压AC Max 265 v
输入电压AC Min 85 v
最大占空比 72 %
工作温度Max 150 ℃
工作温度Min -40 ℃
安装方式 Surface Mount
引脚数 8
封装 SMD-8
长度 9.83 mm
宽度 6.6 mm
高度 3.68 mm
封装 SMD-8
工作温度 -40℃ ~ 150℃ TJ
产品生命周期 Active
包装方式 Cut Tape CT
制造应用 Industrial, 电源管理, 工业, Power Management, 发光二极管照明, LED Lighting
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
LNK304GN Power Integrations 帕沃英蒂格盛 | 当前型号 | 当前型号 |
LNK304G 帕沃英蒂格盛 | 完全替代 | LNK304GN和LNK304G的区别 |
LNK304G-TL 帕沃英蒂格盛 | 类似代替 | LNK304GN和LNK304G-TL的区别 |
LNK304GN-TL 帕沃英蒂格盛 | 功能相似 | LNK304GN和LNK304GN-TL的区别 |
