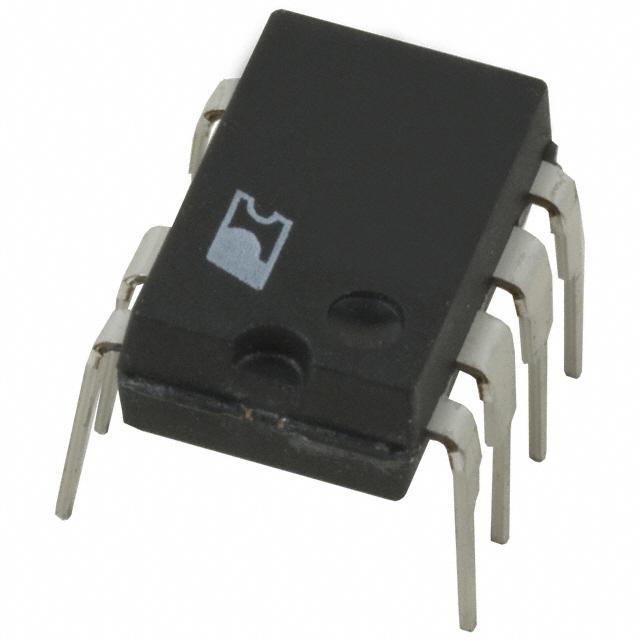

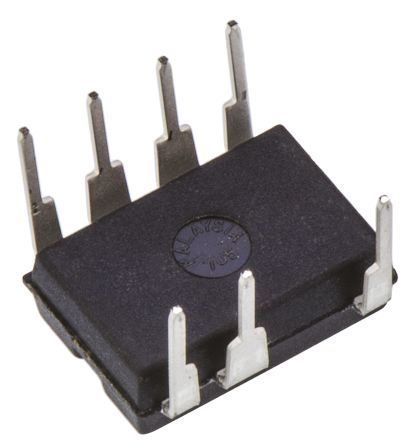

POWER INTEGRATIONS LNK304PN 芯片, 交流-直流离线式开关, 集成MOSFET, 85 VAC - 265 VAC输入, 66 KHz, 120 mA输出, DIP-7
离线转换器 降压，降压升压，反激 拓扑 66kHz DIP-8B
欧时:
Power Integrations LNK304PN 开关稳压器, 12 V 直流, 7针 PDIP封装
得捷:
IC OFFLINE SWITCH MULT TOP 8DIP
立创商城:
LNK304PN
Chip1Stop:
Off Line Switcher 7-Pin PDIP-B
TME:
PMIC; AC/DC switcher, SMPS controller; Uin:85÷265V; DIP-8B
Newark:
# POWER INTEGRATIONS LNK304PN AC/DC CONV, BUCK-BOOST/FLYBACK, DIP-7
DeviceMart:
IC OFFLINE SWIT OCP 8DIP
Win Source:
Converter Offline Buck, Buck-Boost, Flyback Topology 66kHz DIP-8B
电源电压DC 374V max
额定功率 12 mW
输出接口数 1
输出电压 700 V
输出电流 0.4 A
击穿电压 700 V
供电电流 200 µA
通道数 1
针脚数 7
开关频率 66 kHz
占空比 69 %
输入电压Max 265 VAC
输入电压Min 85 VAC
输入电压AC Max 265 v
输入电压AC Min 85 v
最大占空比 72 %
工作温度Max 150 ℃
工作温度Min -40 ℃
输入电压 85.265 V
安装方式 Through Hole
引脚数 7
封装 DIP-8
长度 9.83 mm
宽度 6.6 mm
高度 3.68 mm
封装 DIP-8
工作温度 -40℃ ~ 150℃ TJ
产品生命周期 Active
包装方式 Tube
制造应用 Power Management, 电源管理, 工业, Industrial
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
LNK304PN Power Integrations 帕沃英蒂格盛 | 当前型号 | 当前型号 |
LNK304P 帕沃英蒂格盛 | 完全替代 | LNK304PN和LNK304P的区别 |
LNK304P-TL 帕沃英蒂格盛 | 功能相似 | LNK304PN和LNK304P-TL的区别 |
