LinkSwitch-LP，Power IntegrationsLinkSwitch-LP 系列提供低功率交流-直流功率转换。700V 内部 MOSFET 额定值 自供电 开/关控制 滞后过温保护 功率限制 频率波动可减少 EMI EcoSmart® 待机/空载功耗低 ### 电动机控制器和驱动器，Renesas Electronics
LinkSwitch-LP，
LinkSwitch-LP 系列提供低功率交流-直流功率转换。
700V 内部 MOSFET 额定值
自供电
开/关控制
滞后过温保护
功率限制
频率波动可减少 EMI
EcoSmart® 待机/空载功耗低
LinkSwitch-LP 开关 IC 经济高效地替代所有基于未调节隔离式线性变压器 50/60 Hz 的电源，输出功率最高可达 3 W。可在全球范围内使用，单个通用输入设计取代了基于多个线性变压器的设计。自偏置电路可实现不到 150 mW 非常低的空载功耗。内部振荡器频率抖动显著降低准峰值和平均 EMI。
最低元件数转换开关
滞后热关闭保护
频率抖动可显著减少 EMI
通用输入范围适用于全球运行
自动重启可在短路和开路故障条件下减少 >85% 的传递功率
简单的开/关控制，无需回路补偿
高带宽提供快速打开功能，无过冲，具有出色的瞬态负载响应
### 交流-直流转换器，Power Integrations
频率 66 kHz
电源电压DC 374V max
额定功率 1.9 W
输出接口数 1
输出电压 700 V
输出电流 375 mA
击穿电压 700 V
供电电流 220 µA
输出功率 1.9 W
开关频率 66 kHz
占空比 70 %
输入电压Max 265 VAC
输入电压AC Max 265 v
输入电压AC Min 85 v
输出电流Max 0.375 A
最大占空比 70 %
工作温度Max 150 ℃
工作温度Min -40 ℃
电源电压Min 50 V
安装方式 Through Hole
引脚数 7

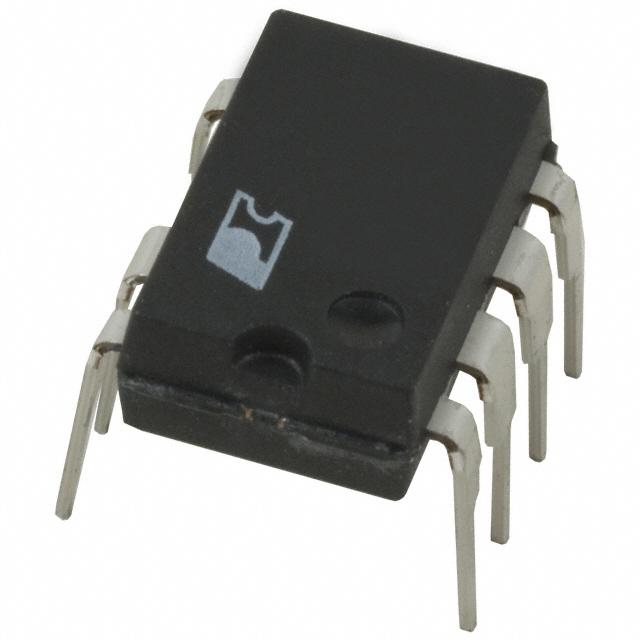

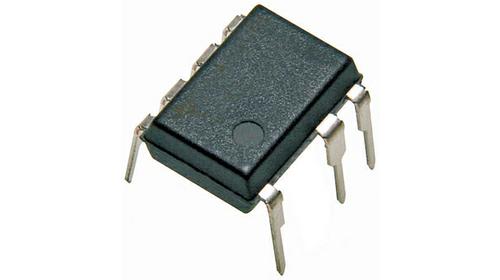

封装 DIP-8
长度 9.83 mm
宽度 6.6 mm
高度 3.68 mm
封装 DIP-8
工作温度 -40℃ ~ 150℃
产品生命周期 Active
包装方式 Tube
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC版本 2014/06/16
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
LNK562PN Power Integrations 帕沃英蒂格盛 | 当前型号 | 当前型号 |
LNK562PG 帕沃英蒂格盛 | 完全替代 | LNK562PN和LNK562PG的区别 |
