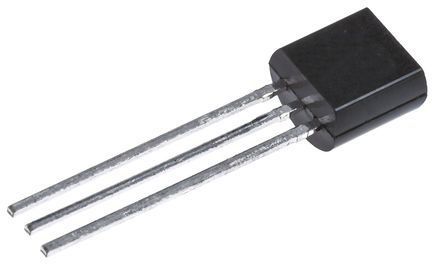

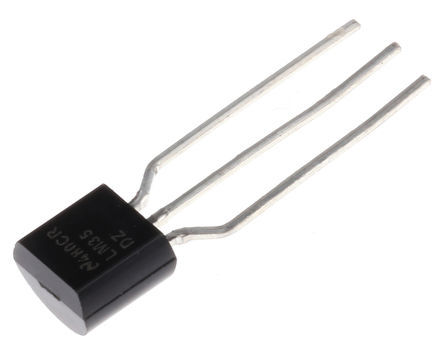

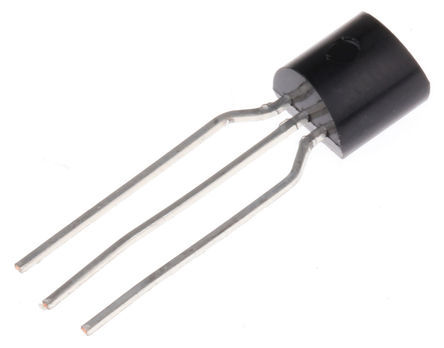

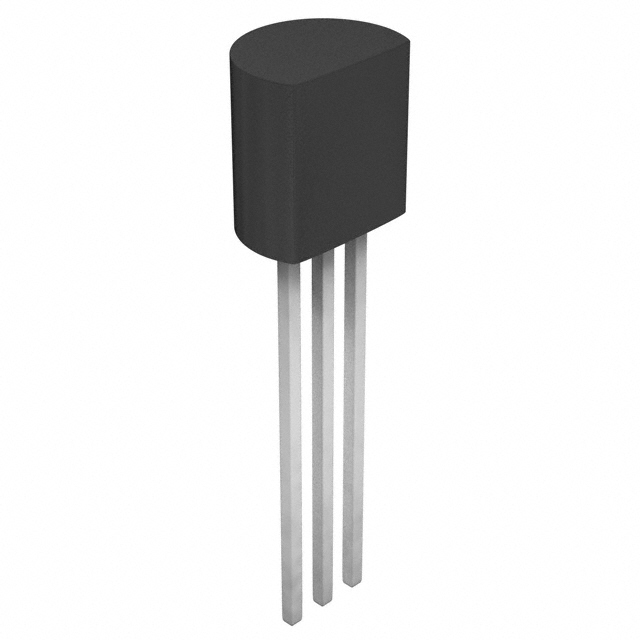

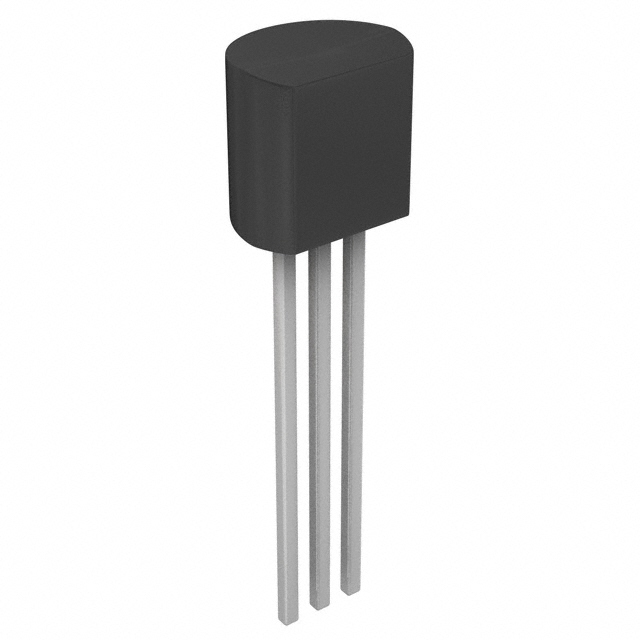

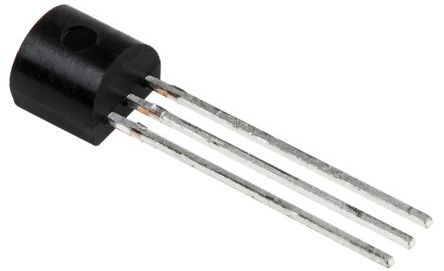

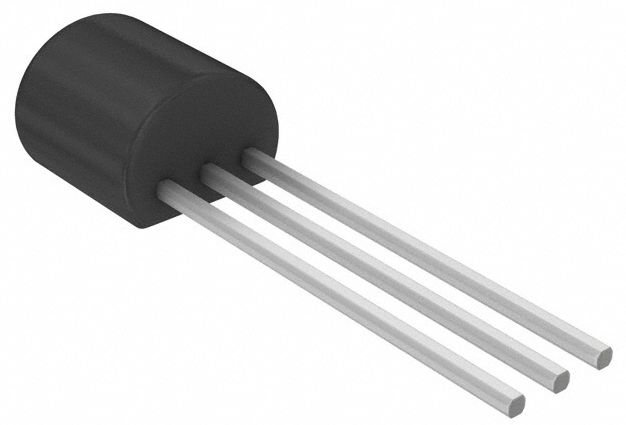

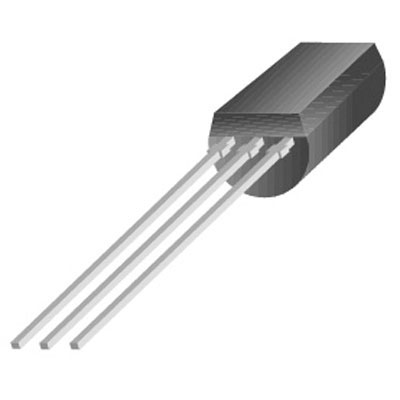

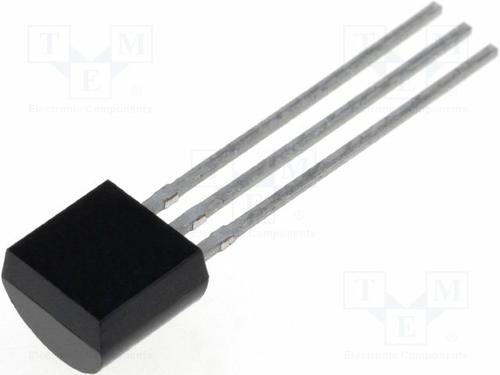

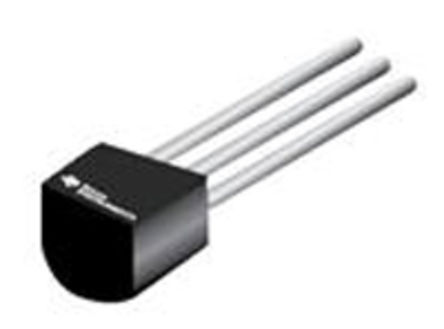

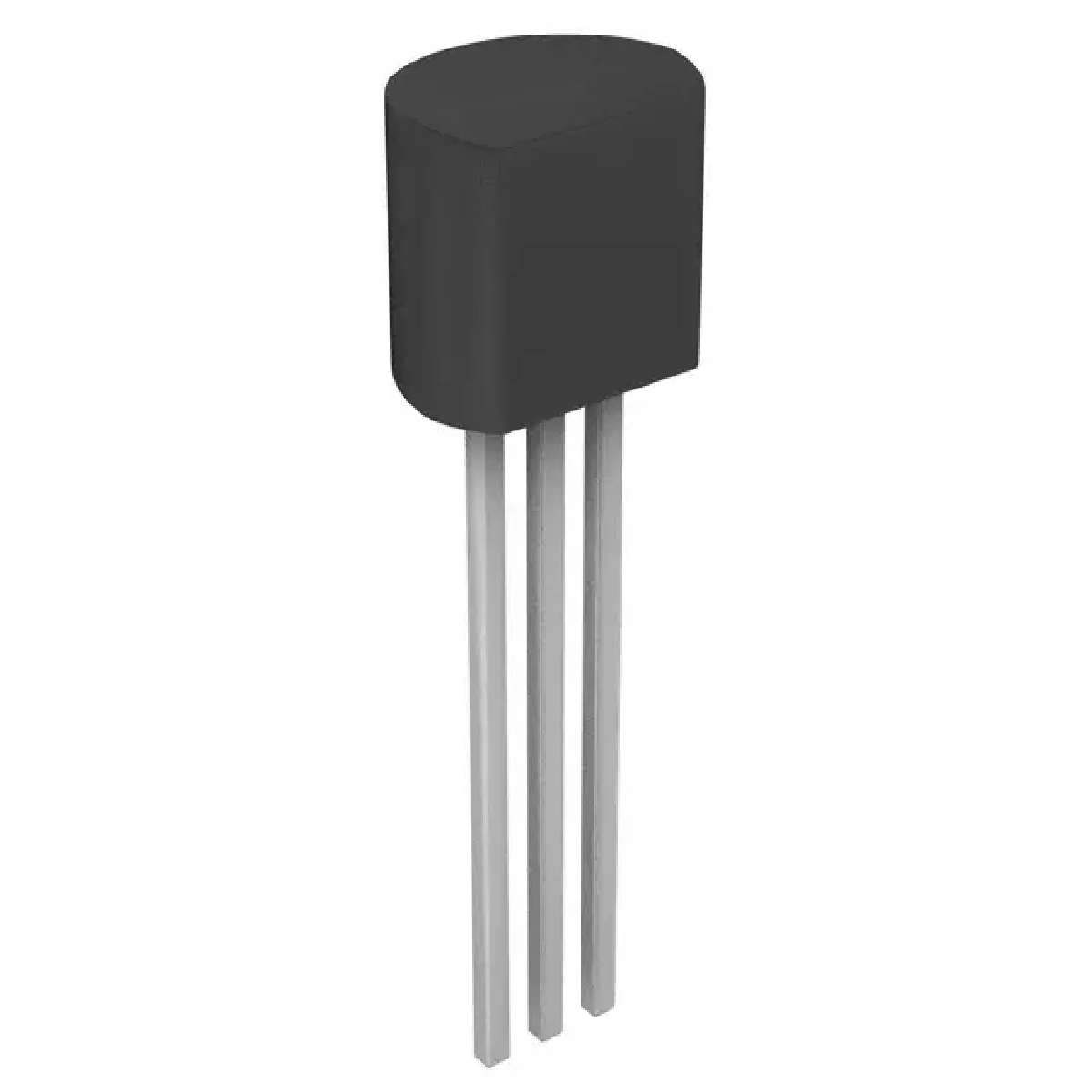

TEXAS INSTRUMENTS LM35DZ/NOPB 温度传感器芯片, 电压, ± 0.4°C, +2 °C, +100 °C, TO-92, 3 引脚
LM35系列为精准集成电路温度, 带有输出电压, 与摄氏度成线性比例, 因此这一LM35优于Kelvin校准的线性, 用户不需要从输出中消减大量恒定电压, 以获取便利的温度缩放. LM35不需要外部校准或修整就可提供经典并准确的±1/4°C室温温度, 超过-55°C至+150°C温度范围时±¾°C. 低输出抗阻, 线性输出,和LM35的精准内部校准使得接口至读数或控制电路极其容易. 这一设备使用单路电源, 或使用加减电源. 由于LM35只使用60µA电流, 它产生极低的热量静止空气中低于0.1°C.
- .
- 直接根据摄氏度校准
- .
- 线性+10 mV/°C比例因子
- .
- 0.5°C确定的精准度于+25°C
- .
- 适合远程应用
- .
- 低于60-µA漏极电流
- .
- 低阻抗输出, 0.1 R对1 mA负载
电源电压DC 4.00 V, 30.0 V max
输出电压 6.00 V
输出电流 10 mA
供电电流 0.114 mA
针脚数 3
静态电流 56.0 µA
工作温度Max 100 ℃
工作温度Min 0 ℃
精度 ±0.6 ℃
电源电压 4V ~ 30V
电源电压Max 30 V
电源电压Min 4 V
安装方式 Through Hole
引脚数 3
封装 TO-92-3
长度 5.2 mm
宽度 4.19 mm
高度 5.2 mm
封装 TO-92-3
工作温度 0℃ ~ 100℃
产品生命周期 Active
包装方式 Bulk
制造应用 传感与仪器, 系统监控, 自动化与过程控制, 消费电子产品
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
ECCN代码 ECL99
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
LM35DZ/NOPB TI 德州仪器 | 当前型号 | 当前型号 |
LM35DZ/LFT4 德州仪器 | 完全替代 | LM35DZ/NOPB和LM35DZ/LFT4的区别 |
LM35DZ/LFT2 德州仪器 | 完全替代 | LM35DZ/NOPB和LM35DZ/LFT2的区别 |
LM35DZ/LFT1 德州仪器 | 类似代替 | LM35DZ/NOPB和LM35DZ/LFT1的区别 |
