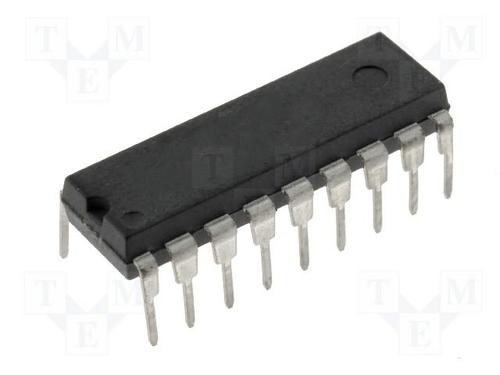

LM3914N-1/NOPB图片1
LM3914N-1/NOPB图片2
LM3914N-1/NOPB图片3
LM3914N-1/NOPB图片4
LM3914N-1/NOPB图片5
LM3914N-1/NOPB图片6
LM3914N-1/NOPB图片7
LM3914N-1/NOPB图片8
LM3914N-1/NOPB图片9
LM3914N-1/NOPB图片10
LM3914N-1/NOPB图片11
LM3914N-1/NOPB图片12
LM3914N-1/NOPB图片13
LM3914N-1/NOPB图片14
LM3914N-1/NOPB图片15
LM3914N-1/NOPB图片16
LM3914N-1/NOPB图片17
LM3914N-1/NOPB图片18
LM3914N-1/NOPB图片19
LM3914N-1/NOPB图片20
LM3914N-1/NOPB图片21
LM3914N-1/NOPB概述

TEXAS INSTRUMENTS  LM3914N-1/NOPB  发光二极管驱动器, 10输出, 共阳极, 1.2V-12V输入, 1.34V/30mA输出, DIP-18

LED,LCD,真空荧光(VF) 驱动器 18-PDIP


得捷:
IC DRVR DOT/BAR DISPLAY 18DIP


立创商城:
LM3914N-1/NOPB 停产 停产


欧时:
Texas Instruments LM3914N-1/NOPB 10数字 10段 LED 驱动器, 18引脚 MDIP封装


艾睿:
LED DRVR 10Segment 18-Pin PDIP Tube


安富利:
LED DRVR 10Segment 18-Pin PDIP Rail


Chip1Stop:
LED Driver 10Segment 18-Pin PDIP Tube


TME:
Driver; display controller; 0.03A; 1.2÷1.34V; Channels:10; DIP18


Verical:
LED Driver 10Segment 18-Pin PDIP Tube


Newark:
Led Driver, 10 Outputs, Analogue Dimming, 3V-15V in, 1.34V/30mA out, DIP-18


DeviceMart:
IC DRIVER DOT BAR DISPLAY 18-DIP


Win Source:
IC DRIVER DOT BAR DISPLAY 18-DIP


LM3914N-1/NOPB中文资料参数规格
技术参数

输出接口数 10

输入电压DC 3.00V ~ 15.0V

输出电压 1.34 V

输出电流 30 mA

供电电流 6.1 mA

通道数 10

针脚数 18

耗散功率 1365 W

调节输出数 10

输入电压Max 12 V

输入电压Min 1.2 V

工作温度Max 70 ℃

工作温度Min 0 ℃

耗散功率Max 1365 mW

电源电压 3V ~ 20V

封装参数

安装方式 Through Hole

引脚数 18

封装 DIP-18

外形尺寸

长度 22.86 mm

宽度 6.35 mm

高度 3.9 mm

封装 DIP-18

物理参数

工作温度 0℃ ~ 70℃

其他

产品生命周期 Active

包装方式 Tube

制造应用 发光二极管照明, 电源管理

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

数据手册

LM3914N-1/NOPB引脚图与封装图
LM3914N-1/NOPB引脚图
LM3914N-1/NOPB封装图

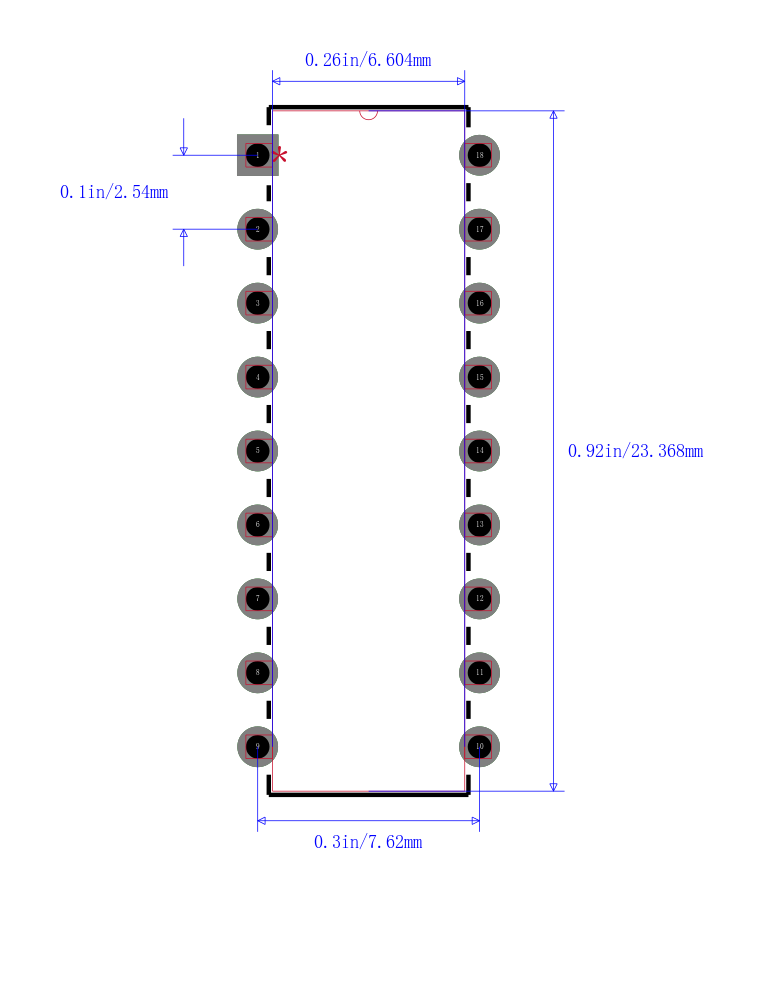

LM3914N-1/NOPB封装焊盘图
在线购买LM3914N-1/NOPB
型号: LM3914N-1/NOPB
制造商: TI 德州仪器
描述:TEXAS INSTRUMENTS  LM3914N-1/NOPB  发光二极管驱动器, 10输出, 共阳极, 1.2V-12V输入, 1.34V/30mA输出, DIP-18
替代型号LM3914N-1/NOPB
型号/品牌 代替类型 替代型号对比

LM3914N-1/NOPB

TI 德州仪器

当前型号

当前型号

LM3914N-1

德州仪器

完全替代

LM3914N-1/NOPB和LM3914N-1的区别

LM3915N-1/NOPB

德州仪器

功能相似

LM3914N-1/NOPB和LM3915N-1/NOPB的区别

LM3915N-1

德州仪器

功能相似

LM3914N-1/NOPB和LM3915N-1的区别
