LM3404MA/NOPB

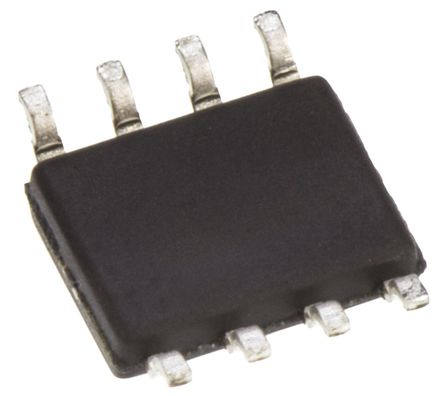

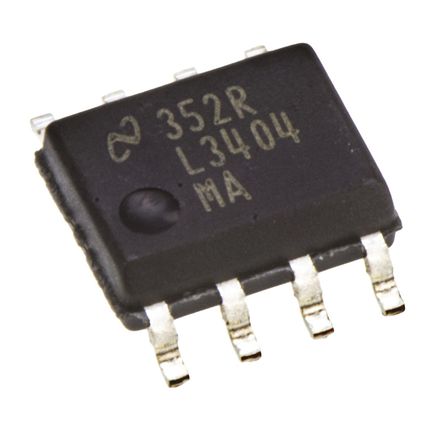

LM3404MA/NOPB图片1
LM3404MA/NOPB图片2
LM3404MA/NOPB图片3
LM3404MA/NOPB图片4
LM3404MA/NOPB图片5
LM3404MA/NOPB图片6
LM3404MA/NOPB图片7
LM3404MA/NOPB图片8
LM3404MA/NOPB图片9
LM3404MA/NOPB图片10
LM3404MA/NOPB图片11
LM3404MA/NOPB图片12
LM3404MA/NOPB图片13
LM3404MA/NOPB图片14
LM3404MA/NOPB图片15
LM3404MA/NOPB图片16
LM3404MA/NOPB图片17
LM3404MA/NOPB概述

LED 照明 - 照明,直流/直流 LED 驱动器,Texas Instruments### LED 驱动器,Texas Instruments

LED 照明 - 照明,直流/直流 LED 驱动器,Texas Instruments

### LED 驱动器,Texas Instruments


得捷:
IC LED DRIVER RGLTR PWM 1A 8SOIC


欧时:
Texas Instruments LM3404MA/NOPB 1数字 1段 LED 驱动器, 9 V,12 V,15 V,18 V,24 V, 8引脚 SOIC封装


立创商城:
LM3404MA/NOPB


德州仪器TI:
42-V 1.0-A constant current buck LED driver


贸泽:
LED照明驱动器 1.0A CONSTANT CRNT BUCK REG


艾睿:
LED Driver 1Segment 9V/12V/15V/18V/24V Automotive 8-Pin SOIC Tube


安富利:
LED DRVR 1Segment 9V/12V/15V/18V/24V 8-Pin SOIC N Tube


Chip1Stop:
LED DRVR 1Segment 9V/12V/15V/18V/24V 8-Pin SOIC Tube


Verical:
LED Driver 1Segment 9V/12V/15V/18V/24V Automotive 8-Pin SOIC Tube


Newark:
# TEXAS INSTRUMENTS  LM3404MA/NOPB  Led Driver, Constant Current, PWM Dimming, 6V-42V in, 1MHz switch, 4V/1A out, SOIC-8


DeviceMart:
IC LED DRVR HP CONST CURR 8-SOIC


LM3404MA/NOPB中文资料参数规格
技术参数

频率 1 MHz

电源电压DC 42.0V max

输出接口数 1

输入电压DC 6.00V ~ 42.0V

输出电压 40 V

输出电流 1 A

静态电流 625 µA

调节输出数 1

开关频率 1 MHz

拓扑结构 Buck

输入电压Max 42 V

输入电压Min 6 V

工作温度Max 125 ℃

工作温度Min -40 ℃

电源电压 6V ~ 42V

输入电压 6V ~ 42V

封装参数

安装方式 Surface Mount

引脚数 8

封装 SOIC-8

外形尺寸

长度 4.9 mm

宽度 3.9 mm

高度 1.45 mm

封装 SOIC-8

物理参数

工作温度 -40℃ ~ 125℃ TJ

其他

产品生命周期 Active

包装方式 Tube

制造应用 汽车级,照明

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/06/15

海关信息

ECCN代码 EAR99

数据手册

LM3404MA/NOPB引脚图与封装图
LM3404MA/NOPB引脚图
LM3404MA/NOPB封装图
LM3404MA/NOPB封装焊盘图
在线购买LM3404MA/NOPB
型号: LM3404MA/NOPB
制造商: TI 德州仪器
描述:LED 照明 - 照明,直流/直流 LED 驱动器,Texas Instruments ### LED 驱动器,Texas Instruments
替代型号LM3404MA/NOPB
型号/品牌 代替类型 替代型号对比

LM3404MA/NOPB

TI 德州仪器

当前型号

当前型号

LM3404MA

德州仪器

完全替代

LM3404MA/NOPB和LM3404MA的区别

LM3404MAX

德州仪器

类似代替

LM3404MA/NOPB和LM3404MAX的区别
