LMZ13610DEMO/NOPB概述
TEXAS INSTRUMENTS LMZ13610DEMO/NOPB 评估模块, LMZ13610DEMO/NOPB

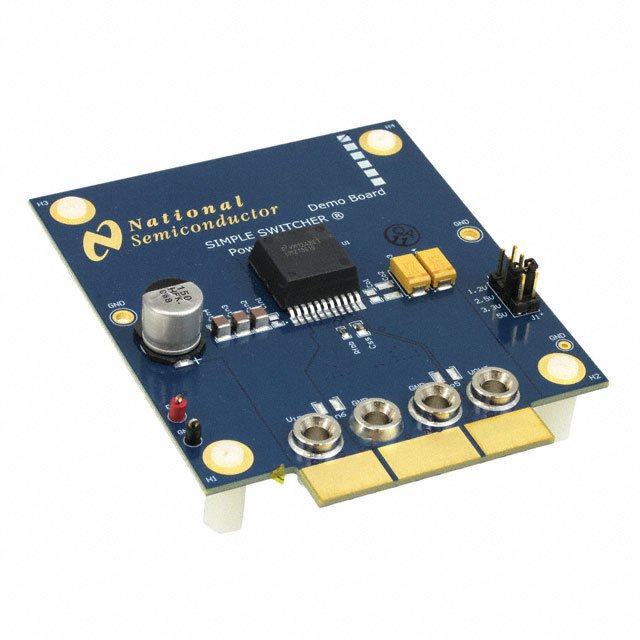

36 V SIMPLE SWITCHER® 模块 10A 演示板
LMZ13610 SIMPLE SWITCHER® 电源模块是易于使用的直流-直流解决方案，能够驱动最大 10A 的负载。 它们提供创新型封装，可增强热性能，并可手动或机械焊接。
LMZ13610 可接受 6V 与 36V 之间的输入电压轨。 该设备可提供可调且高度准确的输出电压，可低至 0.8V 和高达 6V。 控制结构为恒定频率 PWM。 控制回路与低 ESR 输出电容器（如陶瓷）一起工作良好。 精密启用输入可用于输入电源的可编程 UVLO。 外部软启动电容器便于控制和调整输出的启动上升时间。 LMZ13610 系列是可靠强健的解决方案，具有以下特点：低损耗逐周期谷值电流限制以保护过电流或短路故障、热关闭和输入欠电压锁定，并将启动进入预偏置输出。 自由运行切换频率为 350kHz。
电压输入：6V 至 36V
启用 UVLO = 5.7V
VOUT = 5V, 3.3V, 2.5V, 1.2V
IOUT = 0 至 10A
热性能：θJA = 9.9°C/W, θJC = 1.0°C/W
印刷电路板设计为四层；顶部和底部为 2oz 铜，内层为 1oz
尺寸：3.0 x 3.5 in 7.5 x 8.9 cm
62mil 0.062 in 厚的 FR4 层压材料
在 12V 输入、10A 满负载且无气流时测得的最高环境温度为 65°C
