LM26480SQ-AA/NOPB

LM26480SQ-AA/NOPB图片1
LM26480SQ-AA/NOPB图片2

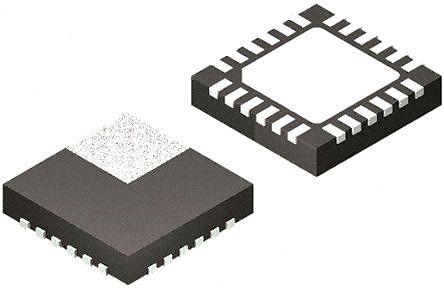

LM26480SQ-AA/NOPB图片3
LM26480SQ-AA/NOPB图片4

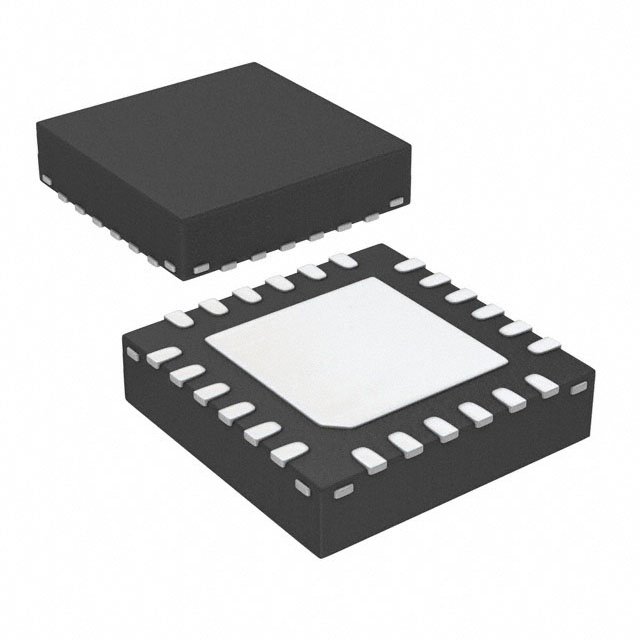

LM26480SQ-AA/NOPB图片5
LM26480SQ-AA/NOPB图片6
LM26480SQ-AA/NOPB图片7
LM26480SQ-AA/NOPB图片8
LM26480SQ-AA/NOPB图片9
LM26480SQ-AA/NOPB图片10
LM26480SQ-AA/NOPB图片11
LM26480SQ-AA/NOPB图片12
LM26480SQ-AA/NOPB图片13
LM26480SQ-AA/NOPB图片14

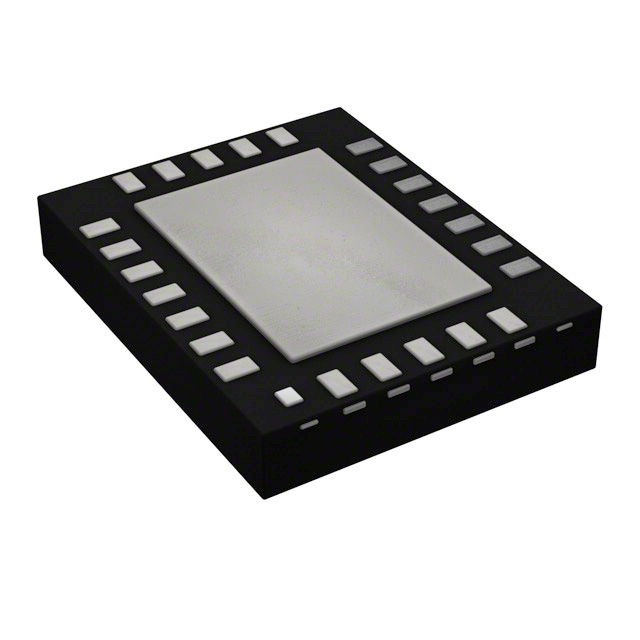

LM26480SQ-AA/NOPB图片15
LM26480SQ-AA/NOPB图片16
LM26480SQ-AA/NOPB概述

TEXAS INSTRUMENTS  LM26480SQ-AA/NOPB  芯片, 可编程稳压器 大电流

Step-Down DC/DC Converters Integrated Switch up to 6V Input Max., LM Series, Texas Instruments

### 直流/直流开关调节器转换器(集成开关),Texas Instruments

Texas Instruments 的此系列高度集成的高效开关稳压器包括步升(升压)、步降(降压)、步升/降(增压/降压)和反相类型,为每个直流稳压器应用提供高效的解决方案。


立创商城:
降压型


得捷:
IC REG QUAD BUCK/LNR SYNC 24WQFN


欧时:
Step-Down DC/DC Converters Integrated Switch up to 6V Input Max., LM Series, Texas Instruments### 直流/直流开关调节器转换器(集成开关),Texas InstrumentsTexas Instruments 的此系列高度集成的高效开关稳压器包括步升(升压)、步降(降压)、步升/降(增压/降压)和反相类型,为每个直流稳压器应用提供高效的解决方案。


德州仪器TI:
Dual 2MHz 1.5A buck regulators and dual 300mA LDOs with individual enable and power good


贸泽:
Power Management Specialized - PMIC DUAL HI-CRNT STEP- DOWN DC/DC


e络盟:
电源管理芯片, 降压DC/DC稳压器, 5.5V, WQFN-24


艾睿:
Conv DC-DC 2.8V to 5.5V Step Down Single-Out 1V to 3.3V 1.5A 24-Pin WQFN EP T/R


安富利:
Step Down DC/DC and Linear Regulator 24-Pin LLP EP T/R


Chip1Stop:
Conv DC-DC 2.8V to 5.5V Step Down Single-Out 1V to 3.3V 1.5A 24-Pin WQFN EP T/R


Verical:
Conv DC-DC 2.8V to 5.5V Step Down Single-Out 1V to 3.3V 1.5A 24-Pin WQFN EP T/R


Newark:
Power Managment IC, Step-Down DC/DC Regulator, 5.5 V, WQFN-24


力源芯城:
300mA降压DC/DC和双路线性调压器


DeviceMart:
IC REG QD BUCK/LINEAR 24WQFN


Win Source:
IC REG QD BUCK/LINEAR 24WQFN


LM26480SQ-AA/NOPB中文资料参数规格
技术参数

频率 2.4 MHz

电源电压DC 5.50 V

输出接口数 4

输出电压 1V ~ 3.3V

输出电流 1.5 A

通道数 4

针脚数 24

静态电流 0.15 mA

跌落电压 25 mV

调节输出数 4

输出功率 1.43 W

开关频率 2 MHz

拓扑结构 Buck

输入电压Max 5.5 V

输入电压Min 2.8 V

输出电流Max 1.5 A

工作温度Max 85 ℃

工作温度Min -40 ℃

精度 3 %

电源电压 5.5 V

输入电压 5.5 V

封装参数

安装方式 Surface Mount

引脚数 24

封装 WQFN-24

外形尺寸

长度 4 mm

宽度 4 mm

高度 0.8 mm

封装 WQFN-24

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用 电源管理

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

数据手册

LM26480SQ-AA/NOPB引脚图与封装图
LM26480SQ-AA/NOPB引脚图

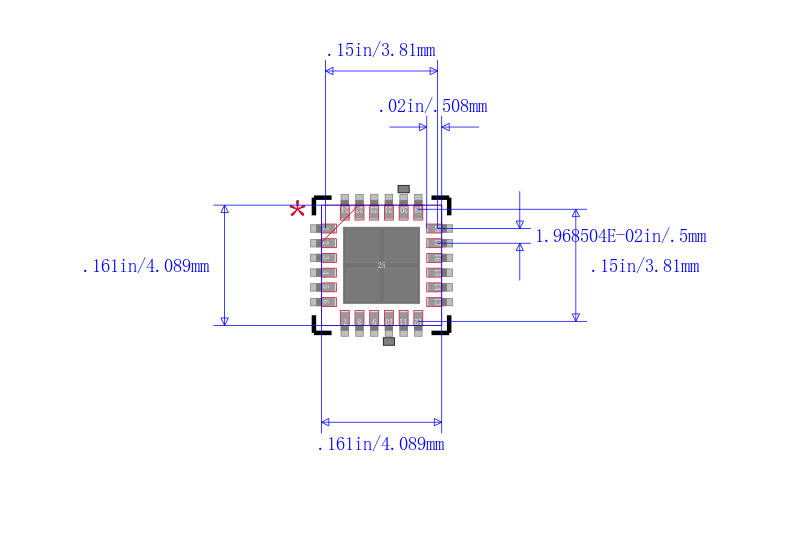

LM26480SQ-AA/NOPB封装图
LM26480SQ-AA/NOPB封装焊盘图
在线购买LM26480SQ-AA/NOPB
型号: LM26480SQ-AA/NOPB
制造商: TI 德州仪器
描述:TEXAS INSTRUMENTS  LM26480SQ-AA/NOPB  芯片, 可编程稳压器 大电流
替代型号LM26480SQ-AA/NOPB
型号/品牌 代替类型 替代型号对比

LM26480SQ-AA/NOPB

TI 德州仪器

当前型号

当前型号

LM26480SQX-AA/NOPB

德州仪器

类似代替

LM26480SQ-AA/NOPB和LM26480SQX-AA/NOPB的区别

LM26480SQ-AA

德州仪器

类似代替

LM26480SQ-AA/NOPB和LM26480SQ-AA的区别
