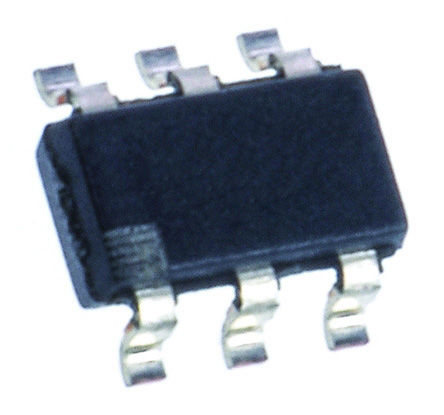

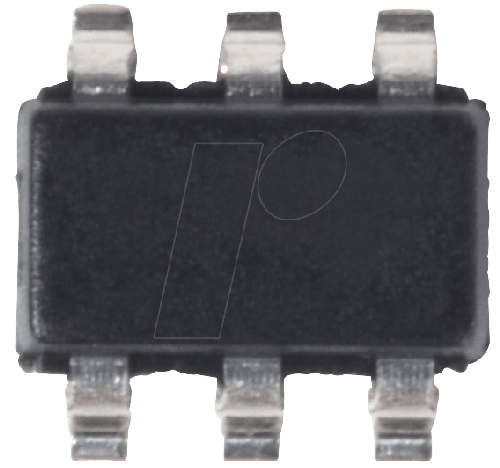

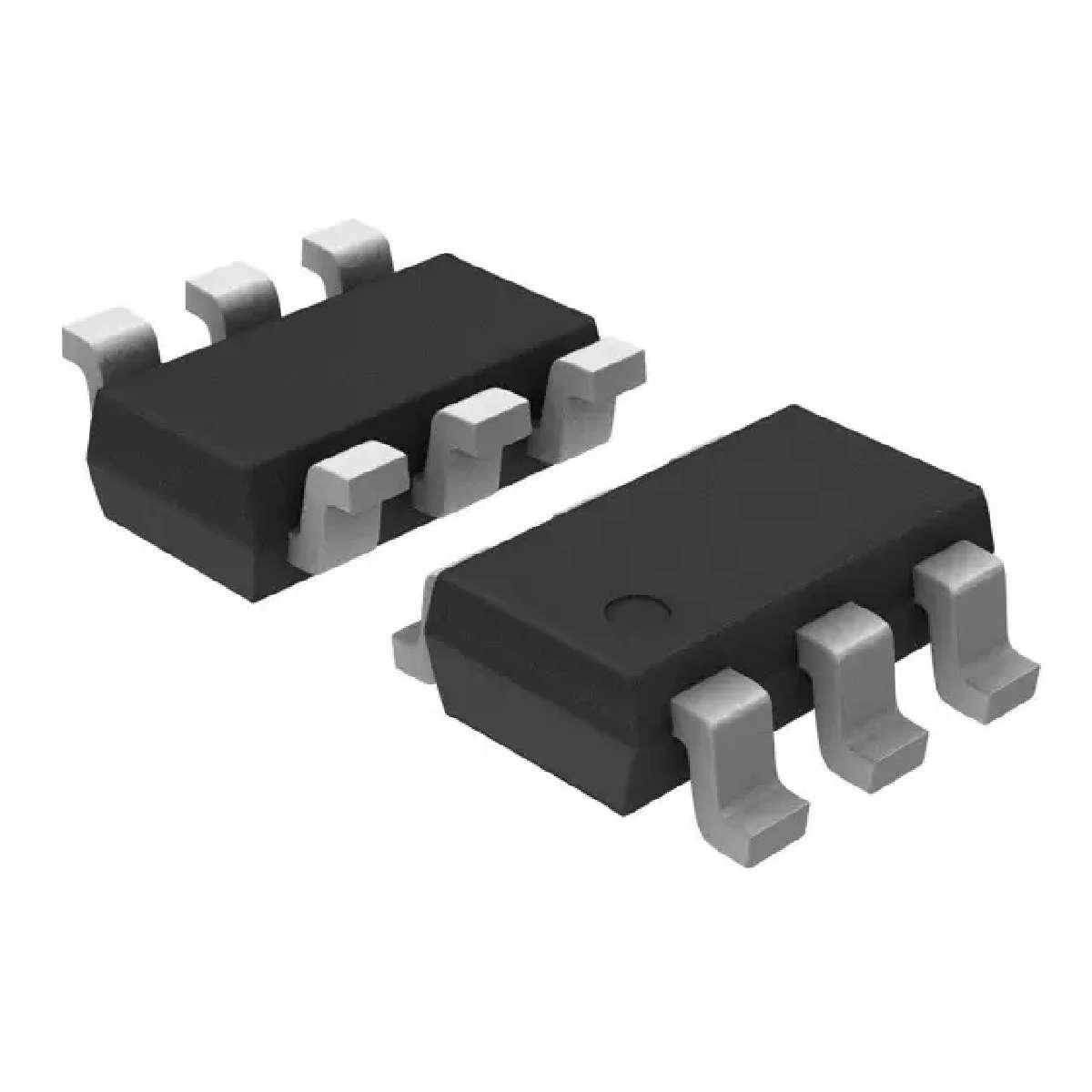

TEXAS INSTRUMENTS LM5050MK-1/NOPB 驱动器, MOSFET FET控制器, 高压侧, 5V-75V电源, 3.2 µA输出, TSOT-6
是一个高压侧OR-FET控制器, 配合一个外部MOSFET, 与电源串联可用作为理想二极管整流器. 在配电网络中, 该ORing控制器允许MOSFET替代二极管整流器, 从而减少功率损耗与压降. 该控制器为外部N沟道MOSFET提供电荷泵栅极驱动, 以及快速响应比较器在电流反向时关闭FET. 可以连接范围+5到+75V的电源, 并可承受高达+100V的瞬变.
- .
- +100V瞬态能力
- .
- 电荷泵栅极驱动器, 用于外部N沟道MOSFET
- .
- 电流反转, 快速50ns响应
- .
- 2A峰值栅极关断电流
- .
- 最小VDS钳位, 可实现更快关断
- .
- 绿色产品, 无Sb/Br
电源电压DC 5.00V min
输出接口数 1
供电电流 130 µA
针脚数 6
静态电流 400 µA
工作温度Max 125 ℃
工作温度Min -40 ℃
电源电压 5V ~ 75V
电源电压Max 75 V
电源电压Min 5 V
安装方式 Surface Mount
引脚数 6
封装 SOT-23-6
高度 1 mm
封装 SOT-23-6
工作温度 -40℃ ~ 125℃
产品生命周期 Active
包装方式 Tape & Reel TR
制造应用 电源管理
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
ECCN代码 EAR99
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
LM5050MK-1/NOPB TI 德州仪器 | 当前型号 | 当前型号 |
LM5050MKX-1/NOPB 德州仪器 | 完全替代 | LM5050MK-1/NOPB和LM5050MKX-1/NOPB的区别 |
LM5050Q0MK-1/NOPB 德州仪器 | 功能相似 | LM5050MK-1/NOPB和LM5050Q0MK-1/NOPB的区别 |
