LTC3823EGN#PBF参数规格_中文资料_数据手册PDF

LTC3823EGN#PBF概述

LINEAR TECHNOLOGY LTC3823EGN#PBF 直流/直流控制器, 电流模式, 4.5V至36V, 1路输出, 同步降压, 200kHz, SSOP-28

Make your circuit work correctly with the DC voltage controller from .

e络盟:
LINEAR TECHNOLOGY LTC3823EGN#PBF 直流/直流控制器, 电流模式, 4.5V至36V, 1路输出, 同步降压, 200kHz, SSOP-28

艾睿:
LTC3823 - Fast No Rsense Step-Down Synchronous DC/DC Controller with Differential Output Sensing, Tracking and PLL

Chip1Stop:
Step Down Controller 28-Pin SSOP N

TME:
DC/DC converter; step down; Uin:4.5÷30V; Uout:0.6÷27V; 25A

LTC3823EGN#PBF中文资料参数规格

技术参数

输出接口数 1

输出电压 0.6.27 V

输出电流 25 A

针脚数 28

开关频率 200 kHz

占空比 90 %

最大占空比 0.9

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压Max 36 V

电源电压Min 4.5 V

输入电压 4.5.30 V

封装参数

安装方式 Surface Mount

引脚数 28

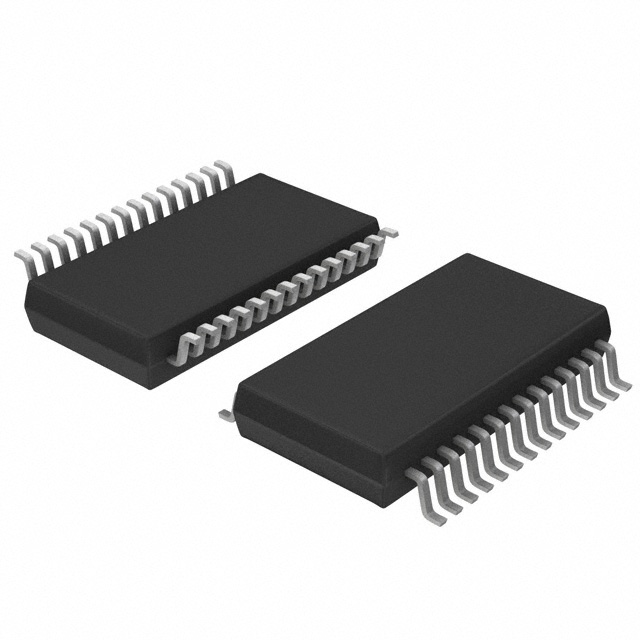

封装 SSOP-28

外形尺寸

高度 1.5 mm

封装 SSOP-28

物理参数

工作温度 -40℃ ~ 85℃ TA

其他

产品生命周期 Unknown

包装方式 Cut Tape CT

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

数据手册

在线购买LTC3823EGN#PBF

型号： LTC3823EGN#PBF

制造商： Linear Technology 凌力尔特

描述：LINEAR TECHNOLOGY LTC3823EGN#PBF 直流/直流控制器, 电流模式, 4.5V至36V, 1路输出, 同步降压, 200kHz, SSOP-28

替代型号LTC3823EGN#PBF

型号/品牌	代替类型	替代型号对比
LTC3823EGN#PBF Linear Technology 凌力尔特	当前型号	当前型号
LTC3823EGN#TRPBF 凌力尔特	完全替代	LTC3823EGN#PBF和LTC3823EGN#TRPBF的区别
LTC3823IGN#PBF 凌力尔特	类似代替	LTC3823EGN#PBF和LTC3823IGN#PBF的区别
LTC3823IUH#PBF 凌力尔特	功能相似	LTC3823EGN#PBF和LTC3823IUH#PBF的区别
