LM358DRG3

LM358DRG3图片1
LM358DRG3图片2
LM358DRG3图片3
LM358DRG3图片4
LM358DRG3图片5
LM358DRG3图片6
LM358DRG3图片7
LM358DRG3图片8
LM358DRG3图片9
LM358DRG3图片10
LM358DRG3图片11
LM358DRG3概述

双运算放大器 DUAL OPERATIONAL AMPLIFIERS

通用 放大器 电路 - 8-SOIC


得捷:
IC OPAMP GP 2 CIRCUIT 8SOIC


立创商城:
LM358DRG3


德州仪器TI:
Dual, 30-V, 700-kHz operational amplifier


贸泽:
运算放大器 - 运放 Dual Op Amp


艾睿:
OP Amp Dual GP ±16V/32V 8-Pin SOIC T/R


安富利:
OP Amp Dual GP ±16V/32V 8-Pin SOIC T/R


Chip1Stop:
Standard Linear AmplifierDual Operational Amplifiers OP Amp Dual GP ±16V/32V 8-Pin SOIC T/R


Verical:
OP Amp Dual GP ±16V/32V 8-Pin SOIC T/R


Newark:
Operational Amplifier, Dual, 2 Amplifier, 700 kHz, 0.3 V/µs, 3V to 32V, SOIC, 8 Pins


力源芯城:
双通道通用运放


DeviceMart:
IC OPAMP GP 700KHZ DUAL 8SOIC


Win Source:
IC OPAMP GP 700KHZ 8SOIC


LM358DRG3中文资料参数规格
技术参数

输出电流 30mA @15V

供电电流 1 mA

电路数 2

通道数 2

针脚数 8

共模抑制比 65 dB

输入补偿漂移 7.00 µV/K

带宽 700 kHz

转换速率 300 mV/μs

增益频宽积 700 kHz

输入补偿电压 3 mV

输入偏置电流 20 nA

工作温度Max 70 ℃

工作温度Min 0 ℃

增益带宽 0.7 MHz

共模抑制比Min 65 dB

电源电压 3V ~ 32V

电源电压Max 32 V

电源电压Min 3 V

封装参数

安装方式 Surface Mount

引脚数 8

封装 SOIC-8

外形尺寸

高度 1.5 mm

封装 SOIC-8

物理参数

工作温度 0℃ ~ 70℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用 计量, 传感与仪器, 电机驱动与控制, 消费电子产品, 信号处理

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

数据手册

LM358DRG3引脚图与封装图

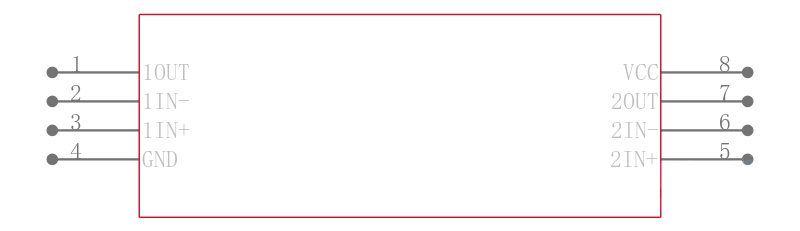

LM358DRG3引脚图
LM358DRG3封装图
LM358DRG3封装焊盘图
在线购买LM358DRG3
型号: LM358DRG3
制造商: TI 德州仪器
描述:双运算放大器 DUAL OPERATIONAL AMPLIFIERS
替代型号LM358DRG3
型号/品牌 代替类型 替代型号对比

LM358DRG3

TI 德州仪器

当前型号

当前型号

LM358DR

德州仪器

完全替代

LM358DRG3和LM358DR的区别

LM358D

德州仪器

完全替代

LM358DRG3和LM358D的区别

LM258D

德州仪器

类似代替

LM358DRG3和LM258D的区别
