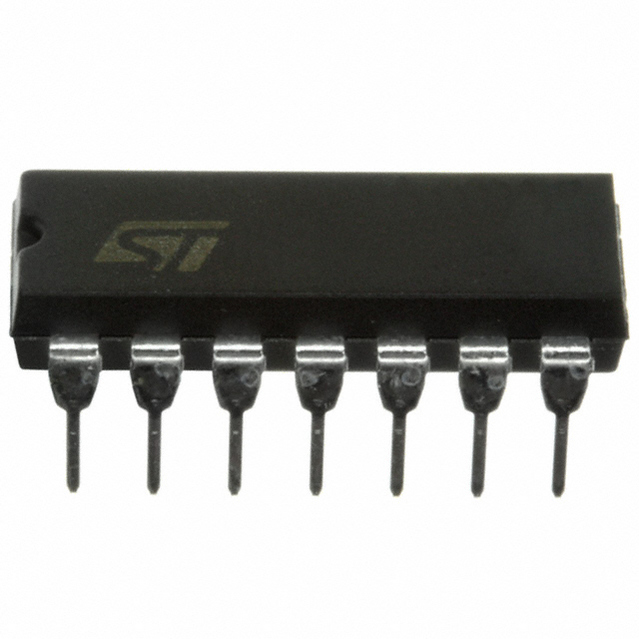

STMICROELECTRONICS LM2902N 运算放大器, 四路, 1.3 MHz, 4个放大器, 0.3 V/µs, ± 1.5V 至 ± 15V, DIP, 14 引脚
DESCRIPTION
This circuit consists of four independent, high gain, internally frequency compensated operational amplifiers which were designedspecifically for automotive and industrial control systems. It operates from a single power supply over a wide range of voltages. Operation from split power supplies is also possible and the low power supply current drain is independentof the magnitude of the power supply voltage.
. WIDE GAIN BANDWIDTH : 1.3MHz
. INPUT COMMON-MODE VOLTAGE RANGE INCLUDES GROUND
. LARGE VOLTAGE GAIN : 100dB
. VERY LOW SUPPLY CURRENT/AMPLI : 375µA
. LOW INPUT BIAS CURRENT : 20nA
. LOW INPUT OFFSET CURRENT : 2nA
. WIDE POWER SUPPLY RANGE : SINGLE SUPPLY : +3V TO +30V
DUAL SUPPLIES : ±1.5V TO ±15V
输出电流 20mA @15V
供电电流 1.5 mA
电路数 4
通道数 4
针脚数 14
共模抑制比 70 dB
带宽 1.3 MHz
转换速率 300 mV/μs
增益频宽积 1.3 MHz
输入补偿电压 2 mV
输入偏置电流 20 nA
工作温度Max 125 ℃
工作温度Min -40 ℃
共模抑制比Min 70 dB
安装方式 Through Hole
引脚数 14
封装 DIP-14
封装 DIP-14
工作温度 -40℃ ~ 125℃
产品生命周期 Active
包装方式 Tube
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
LM2902N ST Microelectronics 意法半导体 | 当前型号 | 当前型号 |
LM2902NG 安森美 | 功能相似 | LM2902N和LM2902NG的区别 |
LM2902DT 意法半导体 | 功能相似 | LM2902N和LM2902DT的区别 |
