LM2676T-ADJ参数规格_中文资料_数据手册PDF

LM2676T-ADJ概述

TEXAS INSTRUMENTS LM2676T-ADJ 直流-直流开关降压稳压器, 可调, 8V-40V输入, 1.2V-37V/3A输出, 260 kHz, TO-220-7

降压开关稳压器 IC 正可调式 1.2V 1 输出 3A TO-220-7（成形引线）

得捷:
IC REG BUCK ADJ 3A TO220-7

e络盟:
TEXAS INSTRUMENTS LM2676T-ADJ 直流-直流开关降压稳压器, 可调, 8V-40V输入, 1.2V-37V/3A输出, 260 kHz, TO-220-7

艾睿:
Conv DC-DC 8V to 40V Step Down Single-Out 1.2V to 37V 3A 7-Pin7+Tab TO-220 Tube

安富利:
Conv DC-DC Single Step Down 8V to 40V 7-Pin7+Tab TO-220 Rail

LM2676T-ADJ中文资料参数规格

技术参数

频率 260 kHz

输出接口数 1

输出电压 1.2V ~ 37V

输出电流 3 A

针脚数 7

静态电流 4.20 mA

调节输出数 1

开关频率 260 kHz

拓扑结构 Buck

输入电压Max 40 V

输入电压Min 8 V

输出电压Max 37 V

输出电压Min 1.2 V

工作温度Max 125 ℃

输入电压 8V ~ 40V

封装参数

安装方式 Through Hole

引脚数 7

封装 TO-220-7

外形尺寸

封装 TO-220-7

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Cut Tape CT

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

数据手册

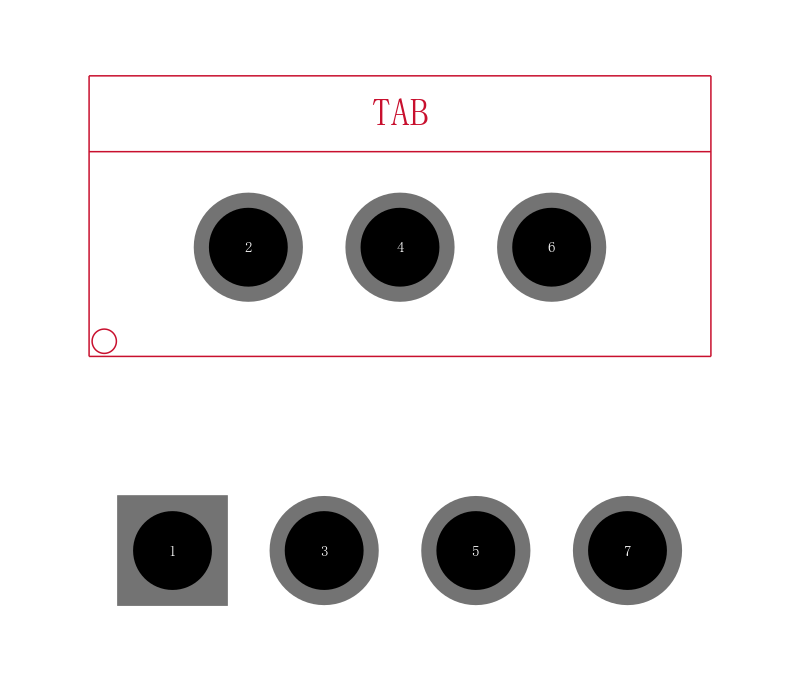

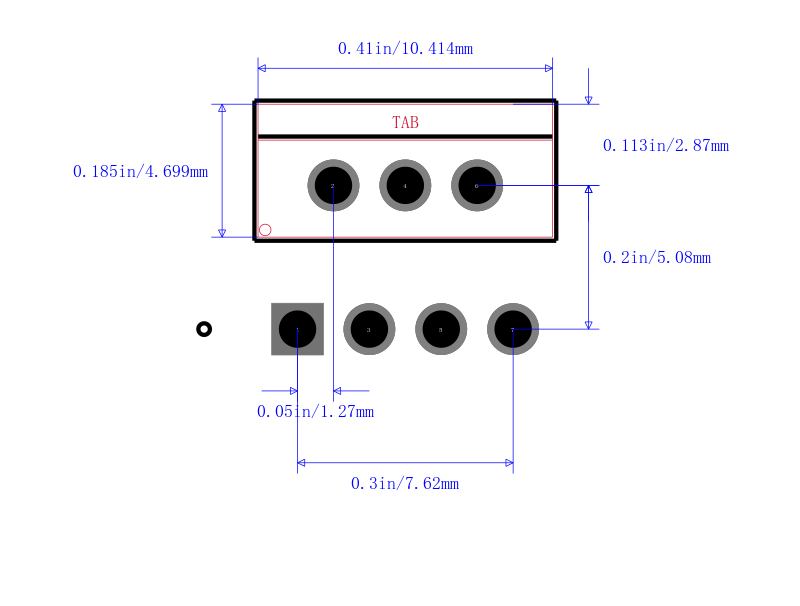

LM2676T-ADJ引脚图与封装图

在线购买LM2676T-ADJ

型号： LM2676T-ADJ

制造商： TI 德州仪器

描述：TEXAS INSTRUMENTS LM2676T-ADJ 直流-直流开关降压稳压器, 可调, 8V-40V输入, 1.2V-37V/3A输出, 260 kHz, TO-220-7

立即咨询

替代型号LM2676T-ADJ

型号/品牌	代替类型	替代型号对比
LM2676T-ADJ TI 德州仪器	当前型号	当前型号
LM2676T-ADJ/NOPB 德州仪器	类似代替	LM2676T-ADJ和LM2676T-ADJ/NOPB的区别
LM2676T-12/NOPB 德州仪器	类似代替	LM2676T-ADJ和LM2676T-12/NOPB的区别
LM2677T-ADJ/NOPB 德州仪器	类似代替	LM2676T-ADJ和LM2677T-ADJ/NOPB的区别
