LM1086CS-3.3参数规格_中文资料_数据手册PDF

LM1086CS-3.3中文资料参数规格

技术参数

电源电压DC 29.0V max

额定电流 1.50 A

输出接口数 1

输出电压 3.3 V

输出电流 1.5 A

针脚数 3

静态电流 5 mA

跌落电压 1.3V @1.5A

输入电压Max 27 V

输入电压Min 2.6 V

输出电流Max 1.5 A

工作温度Max 125 ℃

工作温度Min 0 ℃

电源电压Max 18 V

电源电压Min 4.5 V

输入电压 30V ~ 2.6V

封装参数

安装方式 Surface Mount

引脚数 3

封装 TO-263-3

外形尺寸

封装 TO-263-3

物理参数

工作温度 0℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 Non-Compliant

REACH SVHC标准 No SVHC

REACH SVHC版本 2018/06/27

数据手册

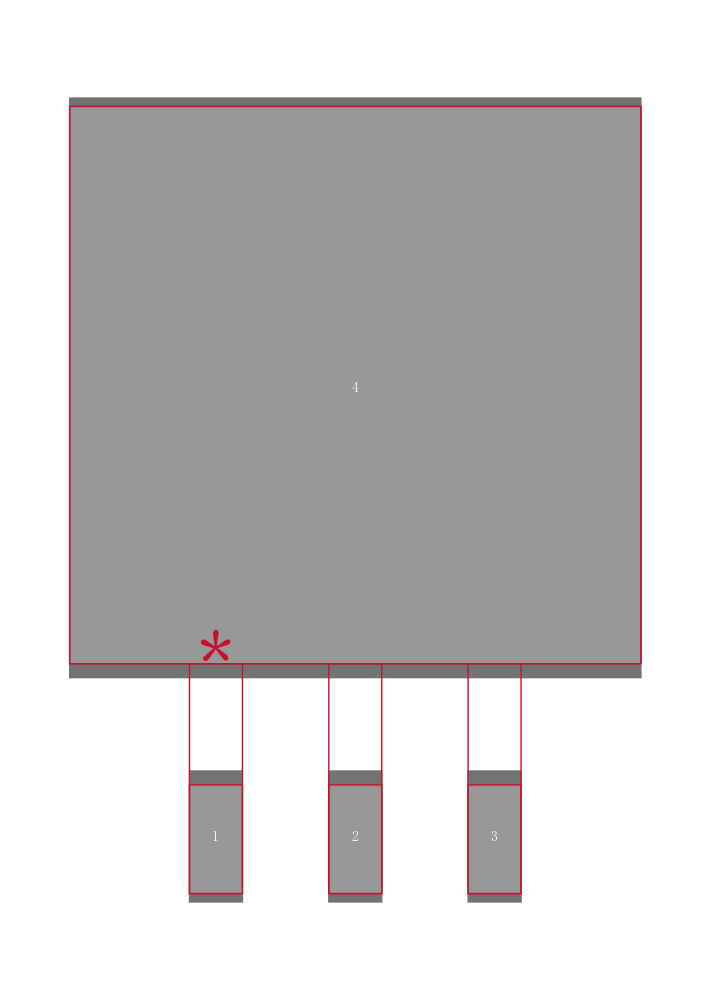

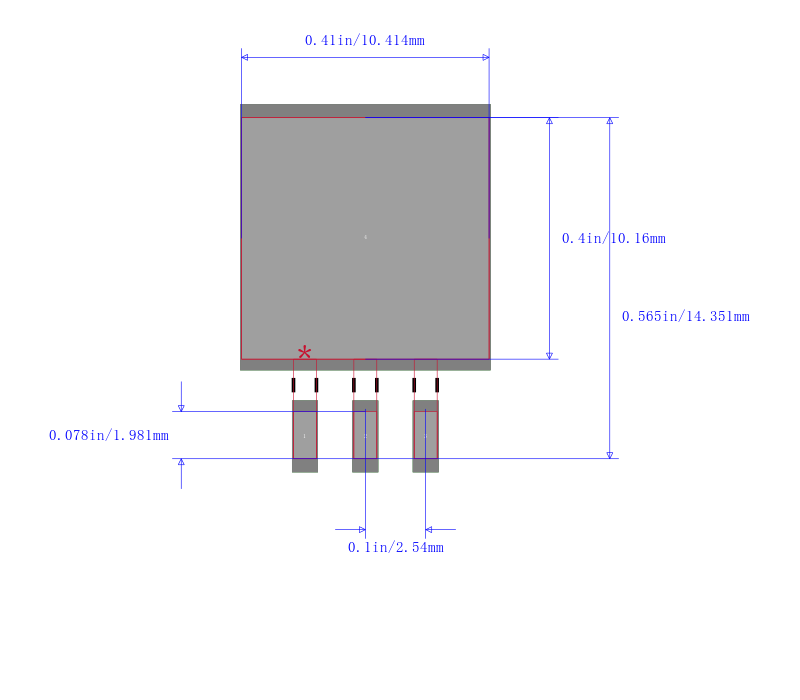

LM1086CS-3.3引脚图与封装图

在线购买LM1086CS-3.3

型号： LM1086CS-3.3

制造商： TI 德州仪器

描述：TEXAS INSTRUMENTS LM1086CS-3.3 固定电压稳压器, LDO, 2.6V至27V, 1.3V压差, 3.3V输出, 1.5A输出, TO-263-3

替代型号LM1086CS-3.3
