ON SEMICONDUCTOR LM224DR2G. 四路运算放大器
LM324、LM224、LM2902、NCV2902、单电源、四路，
ON Semiconductor LM324/LM224/LM2902/NCV2902 四路运算放大器，具有真正差分输入，可在 3 V 和 32 V 之间的电源电压下操作。
共模输入范围包括负电源，在很多应用中无需外部偏压组件。 输出电压范围还包括负电源电压。
每包四个放大器
短路保护输出
真差分输入阶段
单电源范围：3 V 至 32 V
低输入偏置电流：最大 100 nA LM324A
内部补偿
输入 ESD 钳可增加坚固性，而不会影响设备操作
### 运算放大器，ON Semiconductor
电源电压DC 16.0V max
工作电压 3V ~ 32V
无卤素状态 Halogen Free
输出电流 40mA @5V
供电电流 1.4 mA
电路数 4
通道数 4
针脚数 14
共模抑制比 85 dB
带宽 1 MHz
转换速率 600 mV/μs
增益频宽积 1 MHz
输入补偿电压 2 mV
输入偏置电流 90 nA
工作温度Max 85 ℃
工作温度Min -25 ℃
增益带宽 70 dB
共模抑制比Min 70 dB
电源电压 3V ~ 32V
电源电压Max 32 V
电源电压Min 3 V
安装方式 Surface Mount
引脚数 14

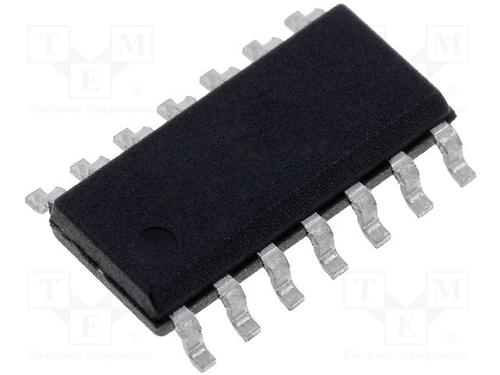

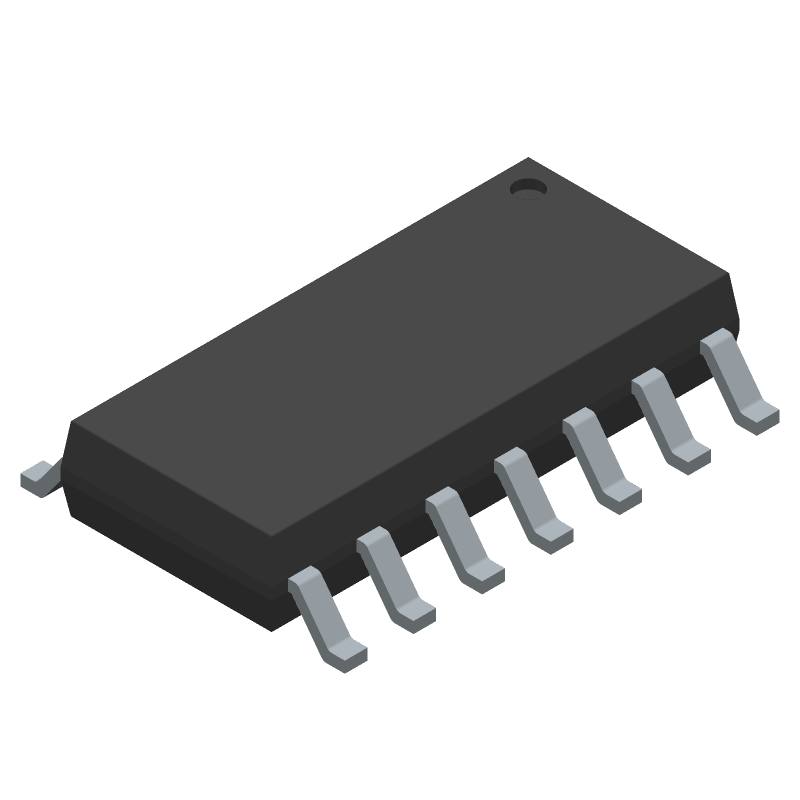

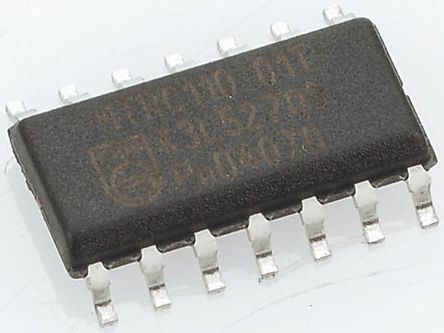

封装 SOIC-14
长度 8.75 mm
宽度 4 mm
高度 1.5 mm
封装 SOIC-14
工作温度 -25℃ ~ 85℃
产品生命周期 Active
包装方式 Cut Tape CT
制造应用 车用, Automotive
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
ECCN代码 EAR99
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
LM224DR2G ON Semiconductor 安森美 | 当前型号 | 当前型号 |
LM324DR2G 安森美 | 类似代替 | LM224DR2G和LM324DR2G的区别 |
LM2902DR2G 安森美 | 类似代替 | LM224DR2G和LM2902DR2G的区别 |
LM324DG 安森美 | 类似代替 | LM224DR2G和LM324DG的区别 |
