LI0805H151R-10参数规格_中文资料_数据手册PDF

LI0805H151R-10概述

LAIRD TECHNOLOGIES LI0805H151R-10 铁氧体磁芯, 2012, 100MHZ, 150R

* Up to 10 Amps IMAX Continuous Operating Capability

* Low DCR

* Vibration Resistant

* Rugged Monolithic Construction

* Small Footprint

* Excellent Retention Under Bias

* Superior Impedance vs. Frequency Characteristics

* Economical

* Broad Range of Sizes From EIA 0201 Up to 3312

* Broad Range of Impedance Values and Current Ratings

* Lead Free and RoHS Compliant

* High Bias Current Resistant HR Available

* Broadband, Low Frequency and High Frequency Chip Beads Available

LI0805H151R-10中文资料参数规格

技术参数

频率 100 MHz

测试频率 100 MHz

电阻DC） 0.15 Ω

额定电流Max 800 mA

额定电流DC 800 mA

工作温度Max 125 ℃

工作温度Min -40 ℃

电阻DC Max 0.15 Ω

封装参数

安装方式 Surface Mount

封装公制 2012

封装 0805

外形尺寸

长度 2.00 mm

宽度 1.25 mm

高度 1.1 mm

封装公制 2012

封装 0805

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用 Computers & Computer Peripherals, Consumer Electronics,, Computers & Computer Peripherals, 通信与网络, 消费电子产品, Portable Devices, Consumer Electronics, Signal Processing, 工业, 车用, 安全, Industrial, Communications & Networking, 便携式器材, Automotive, 信号处理, 计算机和计算机周边

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2014/12/17

数据手册

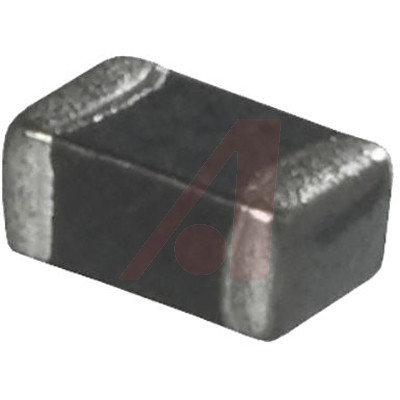

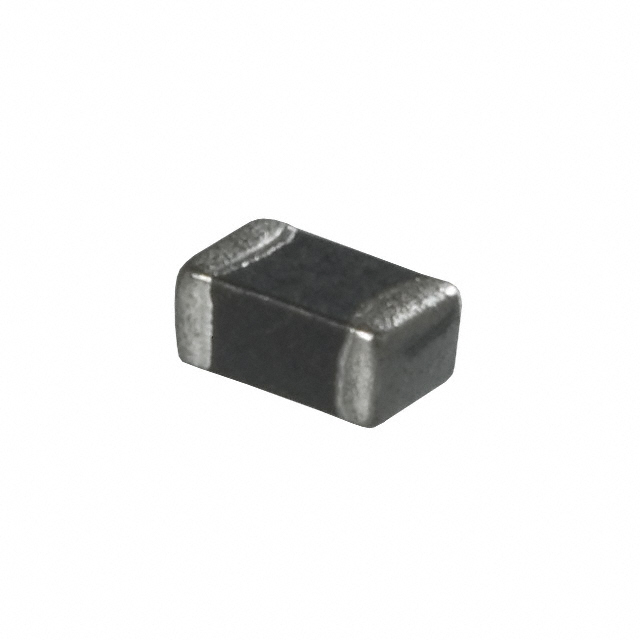

LI0805H151R-10引脚图与封装图
