LCS702HG概述
POWER INTEGRATIONS LCS702HG 芯片, LLC控制器, 220W, 1MHZ, 16SIP
HiperLCS 系列 LLC 交流-直流转换器
HiperLCS 系列集成交流-直流转换器利用谐振半桥 LLC 拓扑在紧凑型 SIP 封装中实施高效离线转换器。 这些设备包含多功能控制器、高侧和低侧栅极驱动器，以及两个采用半桥式配置的功率 MOSFET，适用于高达 400 W 的电源设计。高集成水平可最大程度减少外部元件数量，并减少印刷电路板布局区域，简化电源设计。
最大工作频率为 1 MHz
标称稳态操作高达 500 kHz
可编程褐变/掉电阈值和滞后
欠电压和过电压保护
可编程过电流保护
短路保护
过温保护
可编程软启动时间和软启动前延时
散热片简单单夹连接
### 交流-直流转换器，Power Integrations
LCS702HG中文资料参数规格
技术参数
电源电压DC 11.5V min
输出接口数 1
针脚数 16
输入电压Max 15 V
输入电压Min 11.4 V
输出电压Max 530 V
输出电流Max 10.3 A
工作温度Max 150 ℃
工作温度Min -40 ℃
电源电压 11.4V ~ 15V
电源电压Max 15 V
电源电压Min 11.5 V
输入电压 11.4V ~ 15V
封装参数
安装方式 Through Hole
引脚数 16
封装 SIP-16
外形尺寸
长度 16.59 mm
宽度 2.06 mm
高度 8.25 mm
封装 SIP-16
物理参数
工作温度 -40℃ ~ 150℃
其他
产品生命周期 Active
包装方式 Each
制造应用 通用
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17

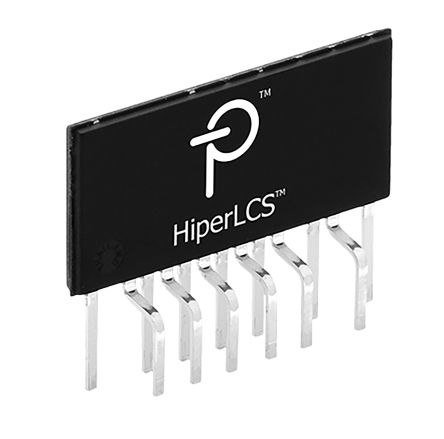

LCS702HG引脚图与封装图
