LM7171AIM/NOPB参数规格_中文资料_数据手册PDF

LM7171AIM/NOPB概述

TEXAS INSTRUMENTS LM7171AIM/NOPB 运算放大器, 单路, 200 MHz, 1个放大器, 4100 V/µs, 5.5V 至 36V, SOIC, 8 引脚

高速

得捷:
IC VOLTAGE FEEDBACK 1 CIRC 8SOIC

欧时:
Texas Instruments 运算放大器 LM7171AIM/NOPB, 200MHz增益带宽积, 5.5 → 36 V单电源电压, 8引脚

立创商城:
LM7171AIM/NOPB

德州仪器TI:
Very High Speed, High Output Current, Voltage Feedback Amplifier

e络盟:
运算放大器, 单路, 1个放大器, 200 MHz, 4100 V/µs, 5.5V 至 36V, SOIC, 8 引脚

艾睿:
Op Amp Single High Speed Amplifier ±18V/36V 8-Pin SOIC Tube

Jameco:
OP Amp Single Volt Feedback ±18 Volt 36 Volt 8-Pin SOIC N Rail

安富利:
OP Amp Single Volt Fdbk ±18V/36V 8-Pin SOIC N Rail

Chip1Stop:
OP Amp Single Volt Fdbk ±18V/36V 8-Pin SOIC N Rail

Verical:
Op Amp Single High Speed Amplifier ±18V/36V 8-Pin SOIC Tube

Newark:
# TEXAS INSTRUMENTS LM7171AIM/NOPB Operational Amplifier, Single, 1 Amplifier, 200 MHz, 4100 V/µs, 5.5V to 36V, SOIC, 8 Pins

DeviceMart:
IC AMP VERY HI SPD V FDBK 8-SOIC

LM7171AIM/NOPB中文资料参数规格

技术参数

电源电压DC 36.0V max

输出电流 100 mA

供电电流 6.5 mA

电路数 1

通道数 1

针脚数 8

共模抑制比 80 dB

输入补偿漂移 35.0 µV/K

带宽 200 MHz

转换速率 4.10 kV/μs

增益频宽积 125 MHz

输入补偿电压 200 µV

输入偏置电流 2.7 µA

工作温度Max 85 ℃

工作温度Min -40 ℃

3dB带宽 220 MHz

增益带宽 125 MHz

共模抑制比Min 80 dB

电源电压 5.5V ~ 36V

电源电压Max 36 V

电源电压Min 5.5 V

封装参数

安装方式 Surface Mount

引脚数 8

封装 SOIC-8

外形尺寸

长度 4.9 mm

宽度 3.9 mm

高度 1.45 mm

封装 SOIC-8

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

数据手册

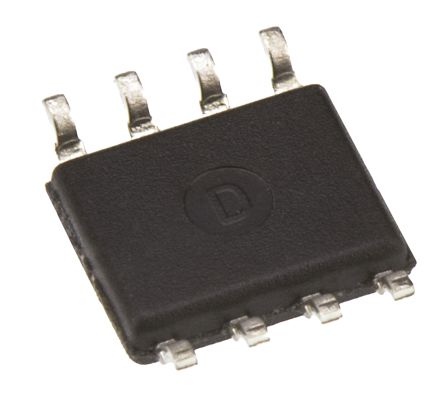

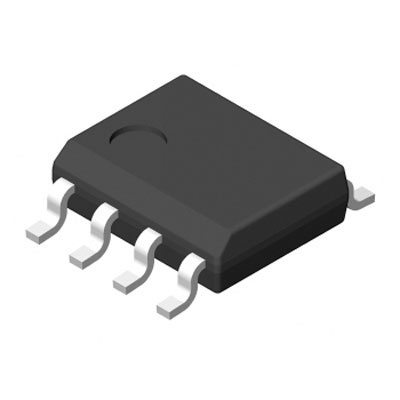

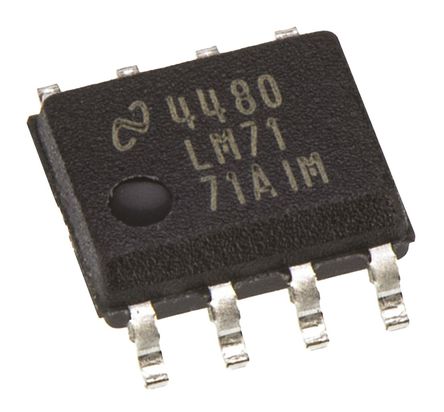

LM7171AIM/NOPB引脚图与封装图

在线购买LM7171AIM/NOPB

型号： LM7171AIM/NOPB

制造商： TI 德州仪器

描述：TEXAS INSTRUMENTS LM7171AIM/NOPB 运算放大器, 单路, 200 MHz, 1个放大器, 4100 V/µs, 5.5V 至 36V, SOIC, 8 引脚

立即咨询

替代型号LM7171AIM/NOPB

型号/品牌	代替类型	替代型号对比
LM7171AIM/NOPB TI 德州仪器	当前型号	当前型号
LM7171AIM 德州仪器	完全替代	LM7171AIM/NOPB和LM7171AIM的区别
LM7171BIM/NOPB 德州仪器	类似代替	LM7171AIM/NOPB和LM7171BIM/NOPB的区别
LM7171AIMX/NOPB 德州仪器	类似代替	LM7171AIM/NOPB和LM7171AIMX/NOPB的区别
