LINEAR TECHNOLOGY LT1357CS8#PBF 运算放大器, 单路, 25 MHz, 1个放大器, 600 V/µs, ± 2.5V 至 ± 15V, SOIC, 8 引脚
The is a high speed very high slew rate Operational Amplifier with outstanding AC and DC performance. The LT1357 has much lower supply current, lower input offset voltage, lower input bias current and higher DC gain than devices with comparable bandwidth. The circuit topology is a voltage feedback amplifier with the slewing characteristics of a current feedback amplifier. The amplifier is a single gain stage with outstanding settling characteristics which makes the circuit an ideal choice for data acquisition systems. The output drives a 500R load to ±12V with ±15V supplies and a 150R load to ±2.5 on ±5V supplies. The amplifier is also stable with any capacitive load which makes it useful in buffer or cable driver applications.
电源电压DC 15.0 V
供电电流 2 mA
电路数 1
通道数 1
针脚数 8
带宽 25 MHz
转换速率 600 V/μs
增益频宽积 22 MHz
输入补偿电压 200 µV
输入偏置电流 120 nA
工作温度Max 70 ℃
工作温度Min 0 ℃
增益带宽 25 MHz
耗散功率Max 387 mW
共模抑制比Min 78 dB
安装方式 Surface Mount
引脚数 8

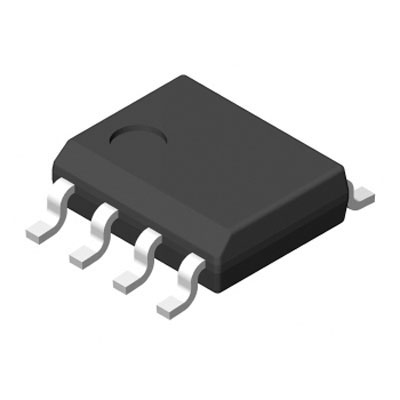

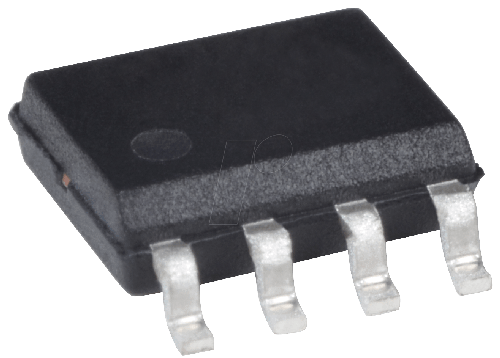

封装 SOIC-8
封装 SOIC-8
工作温度 0℃ ~ 70℃
产品生命周期 Unknown
包装方式 Each
制造应用 Test & Measurement, 信号处理, Signal Processing, 测试与测量
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
LT1357CS8#PBF Linear Technology 凌力尔特 | 当前型号 | 当前型号 |
LT1357CS8#TRPBF 凌力尔特 | 类似代替 | LT1357CS8#PBF和LT1357CS8#TRPBF的区别 |
AD8610BRZ 亚德诺 | 功能相似 | LT1357CS8#PBF和AD8610BRZ的区别 |
