LM158J

LM158J图片1
LM158J图片2
LM158J图片3

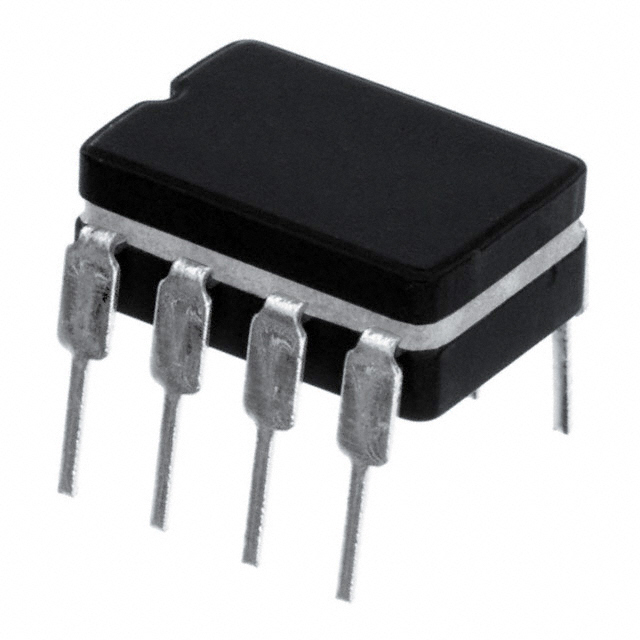

LM158J图片4
LM158J图片5
LM158J图片6
LM158J图片7
LM158J图片8
LM158J图片9
LM158J概述

TEXAS INSTRUMENTS  LM158J  运算放大器, 1 MHz, 2个放大器, 0.5 V/µs, 3V 至 32V, ± 1.5V 至 ± 16V, DIP, 8 引脚

通用 放大器 2 电路 8-CDIP


得捷:
IC OPAMP GP 2 CIRCUIT 8CDIP


立创商城:
LM158J


德州仪器TI:
Military-grade, dual, 32-V, 700-kHz op amp


e络盟:
运算放大器, 2个放大器, 1 MHz, 0.5 V/µs, 3V 至 32V, ± 1.5V 至 ± 16V, DIP, 8 引脚


艾睿:
Op Amp Dual Low Power Amplifier ±16V/32V 8-Pin CDIP Tube


Jameco:
OP Amp Dual General Purpose ±16 Volt32 Volt 8-Pin CDIP Rail


安富利:
OP Amp Dual GP ±16V/32V 8-Pin CDIP Rail


Chip1Stop:
OP Amp Dual GP ±16V/32V 8-Pin CDIP Rail


Verical:
Op Amp Dual Low Power Amplifier ±16V/32V 8-Pin CDIP Tube


Newark:
# TEXAS INSTRUMENTS  LM158J  Operational Amplifier, Dual, 2 Amplifier, 1 MHz, 0.5 V/µs, ± 1.5V to ± 16V, 3V to 32V, DIP, 8 Pins


力源芯城:
双路通用运算放大器


Win Source:
IC OP AMP LOW PWR DUAL 8-CDIP


LM158J中文资料参数规格
技术参数

输出电流 40mA @15V

供电电流 1 mA

电路数 2

通道数 2

针脚数 8

共模抑制比 70 dB

输入补偿漂移 7.00 µV/K

带宽 1 MHz

转换速率 500 mV/μs

增益频宽积 1 MHz

输入补偿电压 2 mV

输入偏置电流 45 nA

工作温度Max 125 ℃

工作温度Min -55 ℃

增益带宽 1 MHz

共模抑制比Min 70 dB

封装参数

安装方式 Through Hole

引脚数 8

封装 CDIP-8

外形尺寸

封装 CDIP-8

物理参数

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tube

制造应用 工业, 信号处理

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

REACH SVHC版本 2015/06/15

数据手册

LM158J引脚图与封装图
LM158J引脚图

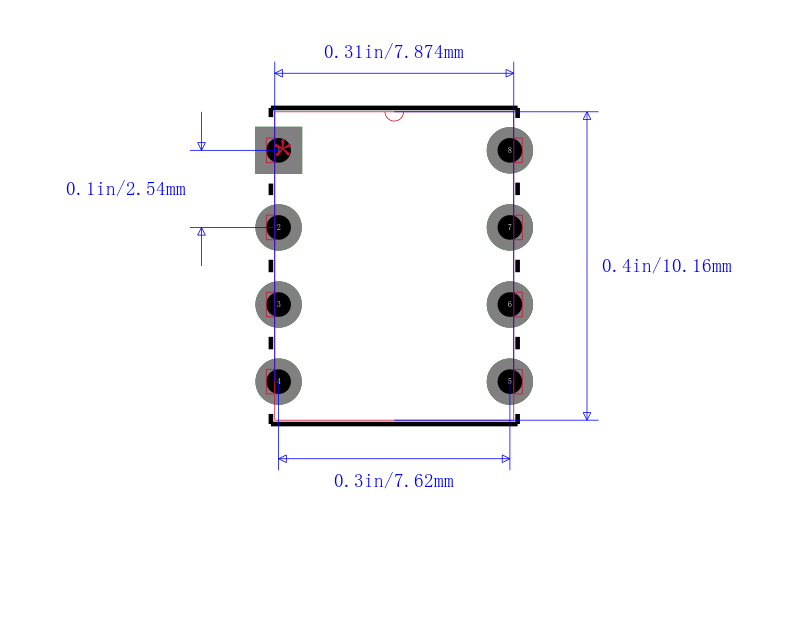

LM158J封装图
LM158J封装焊盘图
在线购买LM158J
型号: LM158J
制造商: TI 德州仪器
描述:TEXAS INSTRUMENTS  LM158J  运算放大器, 1 MHz, 2个放大器, 0.5 V/µs, 3V 至 32V, ± 1.5V 至 ± 16V, DIP, 8 引脚
替代型号LM158J
型号/品牌 代替类型 替代型号对比

LM158J

TI 德州仪器

当前型号

当前型号

LM158J/883

德州仪器

完全替代

LM158J和LM158J/883的区别

LM258DT

意法半导体

功能相似

LM158J和LM258DT的区别

LF156H/NOPB

德州仪器

功能相似

LM158J和LF156H/NOPB的区别
