LM258DRG3参数规格_中文资料_数据手册PDF

LM258DRG3概述

双运算放大器 DUAL OPERATIONAL AMPLIFIERS

通用放大器 2 电路 - 8-SOIC

立创商城:
LM258DRG3

得捷:
IC OPAMP GP 2 CIRCUIT 8SOIC

德州仪器TI:
Dual, 30-V, 700-kHz operational amplifier with -25°C to 85°C operation

贸泽:
运算放大器 - 运放 Dual Op Amp

艾睿:
OP Amp Dual GP ±16V/32V 8-Pin SOIC T/R

安富利:
OP Amp Dual GP ±16V/32V 8-Pin SOIC T/R

Chip1Stop:
Standard Linear AmplifierDual Operational Amplifier Op Amp Dual GP ﾂｱ16V/32V 8-Pin SOIC T/R

Verical:
OP Amp Dual GP ±16V/32V 8-Pin SOIC T/R

LM258DRG3中文资料参数规格

技术参数

供电电流 1 mA

电路数 2

通道数 2

共模抑制比 70 dB

输入补偿漂移 7.00 µV/K

转换速率 300 mV/μs

增益频宽积 0.7 MHz

输入补偿电压 5 mV

工作温度Max 85 ℃

工作温度Min -25 ℃

增益带宽 0.7 MHz

共模抑制比Min 70 dB

电源电压 3V ~ 32V

电源电压Max 32 V

电源电压Min 3 V

封装参数

安装方式 Surface Mount

引脚数 8

封装 SOIC-8

外形尺寸

高度 1.5 mm

封装 SOIC-8

物理参数

工作温度 -25℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

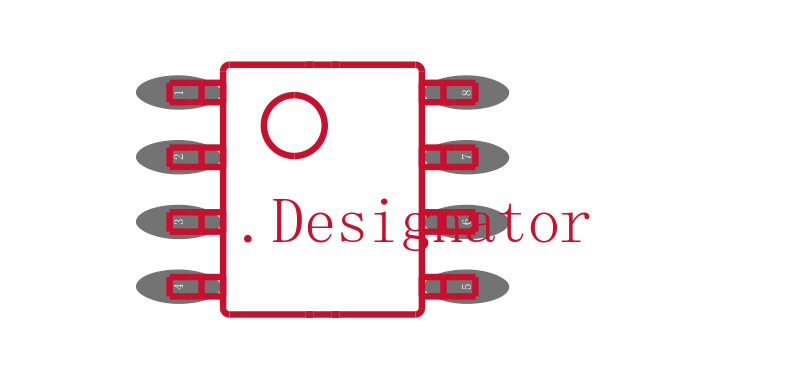

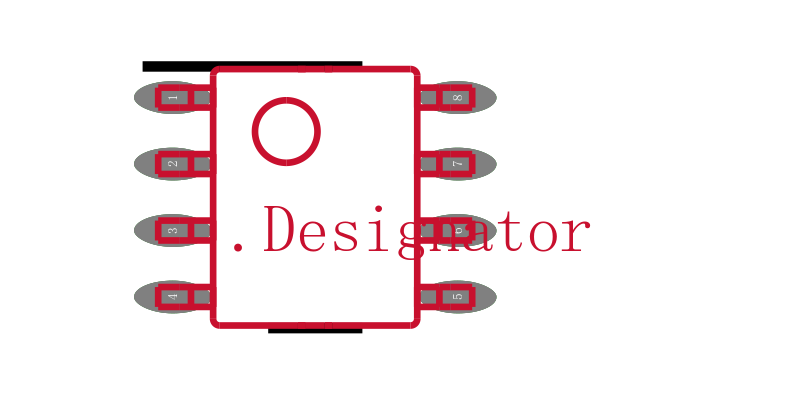

LM258DRG3引脚图与封装图

在线购买LM258DRG3

型号： LM258DRG3

制造商： TI 德州仪器

描述：双运算放大器 DUAL OPERATIONAL AMPLIFIERS

立即咨询

替代型号LM258DRG3

型号/品牌	代替类型	替代型号对比
LM258DRG3 TI 德州仪器	当前型号	当前型号
LM258DR 德州仪器	类似代替	LM258DRG3和LM258DR的区别
LM258D 德州仪器	类似代替	LM258DRG3和LM258D的区别
LM258DRG4 德州仪器	类似代替	LM258DRG3和LM258DRG4的区别
