LY2-AC12概述

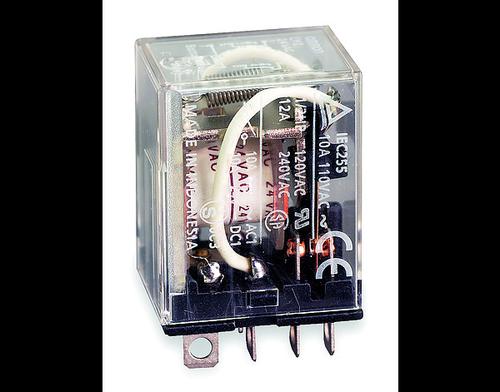

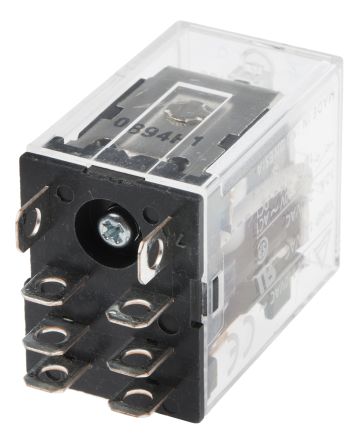

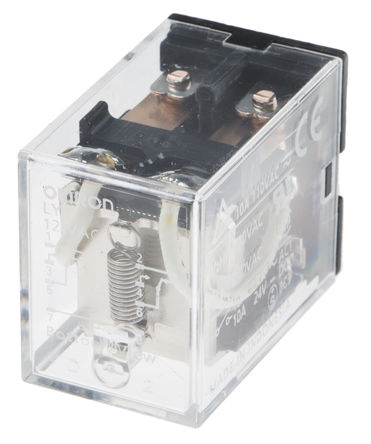

OMRON INDUSTRIAL AUTOMATION  LY2-AC12  功率继电器, 12VAC

LY 系列

线圈至触点之间耐压度达 2000V

电弧阻挡层可防止临近极之间发生跳火

DIN 型继电器夹另行提供

触点电阻:50mΩ

线圈到触点绝缘:12kV

工作温度范围:- 25 到 +55°C

开关电压:110V交流;24V直流

触点材料:AgCdO

尺寸:高 42.4 mm x 宽 28 mm x 深 41.5 mm

### 注

基座(如图片中所示)另行出售

### 认可

VDE,UL,CSA,SEV


欧时:
General Purpose Relay DPDT 10A


立创商城:
12VAC 10A 无锁存


得捷:
RELAY GEN PURPOSE DPDT 10A 12V


贸泽:
General Purpose Relays DPDT 12VAC


e络盟:
继电器, DPDT, 120VAC, 28VDC, 15A


艾睿:
Electromechanical Relay 12VAC 46Ohm 10A DPDT 28x21.5x42.4mm Socket General Purpose Relay


Allied Electronics:
RELAY; E-MECH; GEN PURP; DPDT; CUR-RTG 10A; CTRL-V 12AC; VOL-RTG 250/125AC/DC; 8 PIN


Chip1Stop:
Electromechanical Relay DPDT 10A 12VAC 46Ohm Plug-In


Verical:
Power Relay 12VAC 10A DPDT28x21.5x42.4mm Socket


Newark:
# OMRON INDUSTRIAL AUTOMATION  LY2-AC12  Power Relay, DPDT, 12 VAC, 15 A, LY Series, Through Hole, Non Latching


LY2-AC12中文资料参数规格
技术参数

额定电压DC 125 V

额定电压AC 250 V

额定电流 10 A

触点类型 DPDT

功耗 1.2 VA

触点额定电流 10 A

线圈电压 12 VAC

线圈电流 106.5 mA

线圈电压AC 12 V

线圈电阻 46 Ω

载流 10.0 A

线圈功率 1.2 VA

额定功率Max 240W, 1.1KVA

工作温度Max 55 ℃

工作温度Min -25 ℃

额定电压 250 VAC

封装参数

安装方式 Through Hole

引脚数 8

封装 125

外形尺寸

长度 21.59 mm

宽度 27.94 mm

高度 36.06 mm

封装 125

物理参数

触点材质 Silver Alloy

工作温度 -25℃ ~ 55℃

其他

产品生命周期 Not Recommended for New Design

包装方式 Bulk

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

在线购买LY2-AC12
型号: LY2-AC12
制造商: Omron 欧姆龙
描述:OMRON INDUSTRIAL AUTOMATION  LY2-AC12  功率继电器, 12VAC
替代型号LY2-AC12
型号/品牌 代替类型 替代型号对比

LY2-AC12

Omron 欧姆龙

当前型号

当前型号

K10P-11A15-12

泰科

功能相似

LY2-AC12和K10P-11A15-12的区别

RH2B-UAC12V

IDEC

功能相似

LY2-AC12和RH2B-UAC12V的区别
