晶体管输出光电耦合器 Optocoupler Phototrans
* Directly connectable to TTL * High collector-emitter voltage VCEO = 70V * High input-output isolation voltage Viso = 5, 000Vrms * Response time tr : TYP. 21.ts at Vcc =5V, IF =10mA, RL= 750 * Current transfer ratio CTR : MIN. 40% at IF = 10mA, VCE = 5V * Dual-in-line package * UL approved No. E113898 * TUV approved No. R9653630 * CSA approved No. CA91533-1 * FIMKO approved No. 193422-01 NEMKO approved No. P96103013 * DEMKO approved No. 303968 * SEMKO approved No. 9646047 / 01-30 * VDE approved No. 094722
上升/下降时间 2 µs
输入电压DC 1.40 V
输出电压 ≤70.0 V
电路数 1
通道数 1
正向电压 1.4 V
耗散功率 200 mW
上升时间 2 µs
隔离电压 5000 Vrms
正向电流 60 mA
输出电压Max 70 V
正向电压Max 1.7 V
正向电流Max 60 mA
下降时间 2 µs
下降时间Max 8 µs
上升时间Max 7 µs
工作温度Max 100 ℃
工作温度Min -55 ℃
耗散功率Max 200 mW
安装方式 Through Hole
引脚数 6

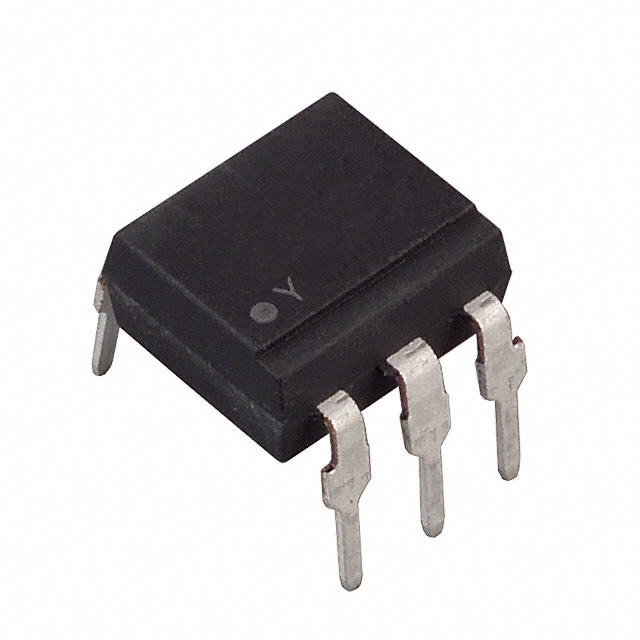

封装 DIP-6
长度 7.3 mm
宽度 6.5 mm
高度 3.5 mm
封装 DIP-6
工作温度 -55℃ ~ 100℃
产品生命周期 Active
包装方式 Tube
RoHS标准 RoHS Compliant
含铅标准 Lead Free
