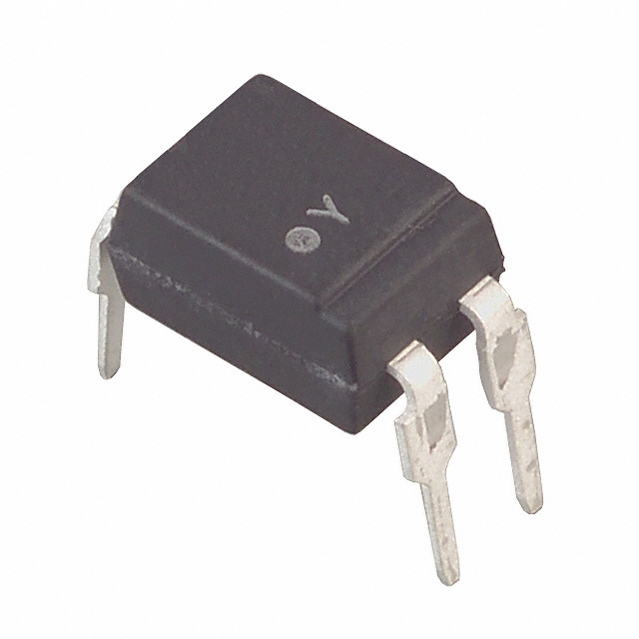

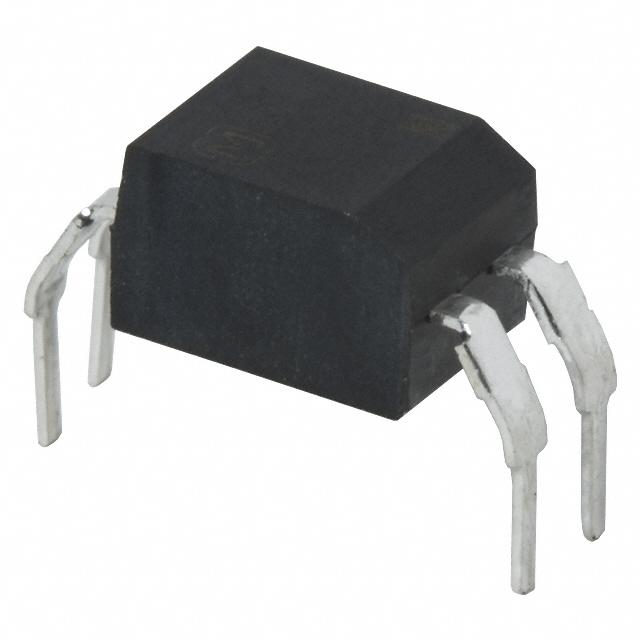

Transistor Output Optocoupler, 1Element, 5000V Isolation, ROHS COMPLIANT, DIP-4
High Density Mounting Type Photocoupler
Features
Current transfer ratio CTR : MIN. 50% at IF=5mA, VCE=5V
High input-output isolation voltage: VISO : 5,000Vrms
Compact dual-in-line package
LTV-817 : 1-channel type
LTV-827 : 2-channel type
LTV-847 : 4-channel type
UL approved No. E113898
TUV approved No. R9653630
CSA approved No. CA91533-1
FIMKO approved No. 202634
NEMKO approved No. P98101945
DEMKO approved No. 307857
SEMKO approved No. 9832157/01-03
VDE approved No. 094722
Options available :
-Leads with 0.4"10.16mmspacing M Type
-Leads bends for surface mountingS Type
-Tape and Reel of Type I for SMDAdd"-TA"Suffix
-Tape and Reel of Type II for SMDAdd"-TA1"Suffix
-VDE 0884 approvals Add"-V"Suffix
Applications
1\. Computer terminals.
2\. System appliances, measuring instruments.
3\. Registers, copiers, automatic vending machines.
4\. Electric home appliances such as fan heaters, etc.
5\. Signal transmission between circuits of different potentials and impedances.
上升/下降时间 4µs, 3µs
输入电压DC 1.20 V
输出电压 35 V
电路数 1
通道数 1
正向电压 1.2 V
耗散功率 200 mW
上升时间 4 µs
隔离电压 5000 Vrms
正向电流 50 mA
输出电压Max 35 V
输入电流Min 50 mA
正向电压Max 1.4 V
正向电流Max 50 mA
下降时间 3 µs
下降时间Max 18 µs
上升时间Max 18 µs
工作温度Max 110 ℃
工作温度Min -30 ℃
耗散功率Max 200 mW
安装方式 Through Hole
引脚数 4
封装 DIP-4
封装 DIP-4
工作温度 -30℃ ~ 110℃
产品生命周期 Active
包装方式 Tube
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ECCN代码 EAR99
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
LTV-817M LiteOn 光宝 | 当前型号 | 当前型号 |
LTV817M 光宝 | 功能相似 | LTV-817M和LTV817M的区别 |
LTV-817L 光宝 | 功能相似 | LTV-817M和LTV-817L的区别 |
LTV817L 光宝 | 功能相似 | LTV-817M和LTV817L的区别 |
