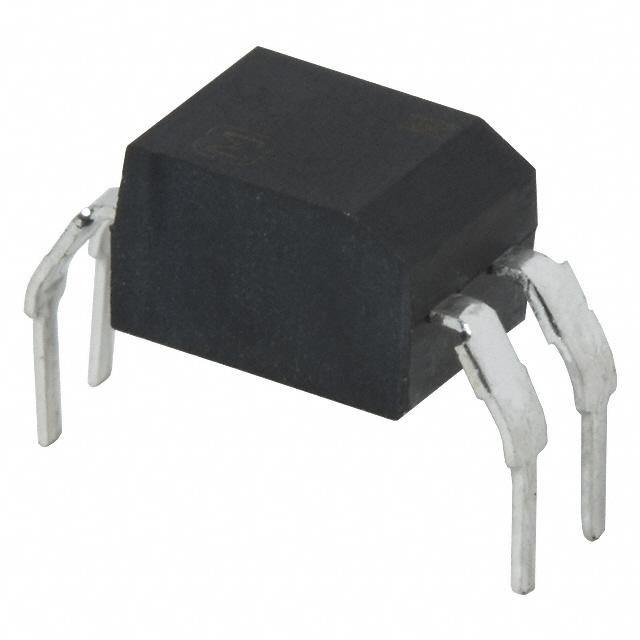

Transistor Output Optocoupler, 1Element, 5000V Isolation, ROHS COMPLIANT, DIP-4
FEATURES
* Current transfer ratio
CTR : MIN. 40% at IF = 10mA, VCE = 5V
* High input-output isolation voltage
Viso = 5,000Vrms
* Response time
tr: TYP. 4µs at VCE = 2V, IC = 2mA, RL = 100Ω
* Dual-in-line package :
LTV-816 : 1-channel type
* Wide lead spacing package :
: 1-channel type
* Surface mounting package :
LTV-816S : 1-channel type
* Tape and reel packaging :
LTV-816S-TA1
上升/下降时间 4µs, 3µs
输入电压DC 1.20 V
输出电压 80 V
电路数 1
通道数 1
正向电压 1.2 V
耗散功率 200 mW
上升时间 4 µs
隔离电压 5000 Vrms
正向电流 50 mA
输出电压Max 80 V
正向电压Max 1.4 V
正向电流Max 50 mA
下降时间 3 µs
下降时间Max 18 µs
上升时间Max 18 µs
工作温度Max 110 ℃
工作温度Min -50 ℃
耗散功率Max 200 mW
安装方式 Through Hole
引脚数 4
封装 DIP-4
封装 DIP-4
工作温度 -30℃ ~ 110℃
产品生命周期 Active
包装方式 Tube
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ECCN代码 EAR99
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
LTV-816M LiteOn 光宝 | 当前型号 | 当前型号 |
LTV816D 光宝 | 功能相似 | LTV-816M和LTV816D的区别 |
LTV816L 光宝 | 功能相似 | LTV-816M和LTV816L的区别 |
LTV816M 光宝 | 功能相似 | LTV-816M和LTV816M的区别 |
