LCMXO640C-3MN100I

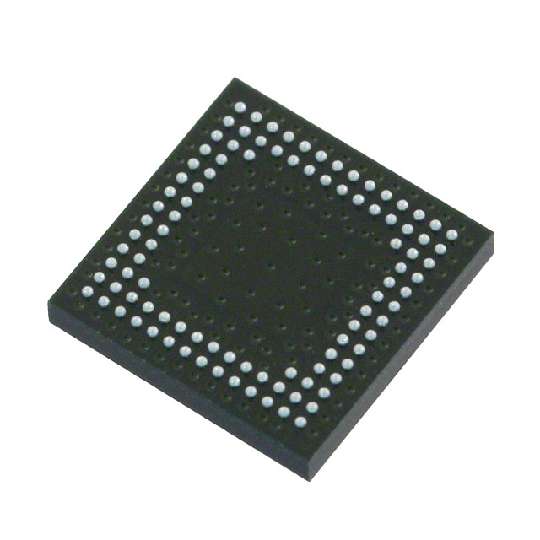

LCMXO640C-3MN100I图片1
LCMXO640C-3MN100I图片2
LCMXO640C-3MN100I图片3
LCMXO640C-3MN100I图片4
LCMXO640C-3MN100I图片5
LCMXO640C-3MN100I图片6
LCMXO640C-3MN100I图片7
LCMXO640C-3MN100I图片8
LCMXO640C-3MN100I概述

LATTICE SEMICONDUCTOR  LCMXO640C-3MN100I  可编程逻辑芯片, PLD, 640查找表, MACHXO, 100CSBGA

MachXO Field Programmable Gate Array FPGA IC 74 640 100-LFBGA, CSPBGA


得捷:
IC FPGA 74 I/O 100CSBGA


贸泽:
FPGA - Field Programmable Gate Array 640 LUTs 74 IO 1.8/2 .5/3.3V -3 Spd I


e络盟:
LATTICE SEMICONDUCTOR  LCMXO640C-3MN100I  可编程逻辑芯片, PLD, 640查找表, MACHXO, 100CSBGA


艾睿:
CPLD MachXO Family 320 Macro Cells 1.8V/2.5V/3.3V 100-Pin CSBGA Tray


Chip1Stop:
CPLD MachXO Family 320 Macro Cells 1.8V/2.5V/3.3V 100-Pin CSBGA Tray


Verical:
CPLD MachXO Family 320 Macro Cells 1.8V/2.5V/3.3V 100-Pin CSBGA Tray


DeviceMart:
IC PLD 640LUTS 74I/O 100-BGA


Win Source:
IC CPLD 320MC 4.9NS 100BGA


LCMXO640C-3MN100I中文资料参数规格
技术参数

频率 420 MHz

电源电压DC 1.71V min

针脚数 100

RAM大小 0 b

输入/输出数 74 Input

工作温度Max 100 ℃

工作温度Min -40 ℃

电源电压 1.71V ~ 3.465V

电源电压Max 3.465 V

电源电压Min 1.71 V

封装参数

安装方式 Surface Mount

引脚数 100

封装 CSBGA-100

外形尺寸

长度 8 mm

宽度 8 mm

高度 1.1 mm

封装 CSBGA-100

物理参数

工作温度 -40℃ ~ 100℃ TJ

其他

产品生命周期 Active

包装方式 Tray

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

海关信息

ECCN代码 EAR99

数据手册

LCMXO640C-3MN100I引脚图与封装图
LCMXO640C-3MN100I引脚图

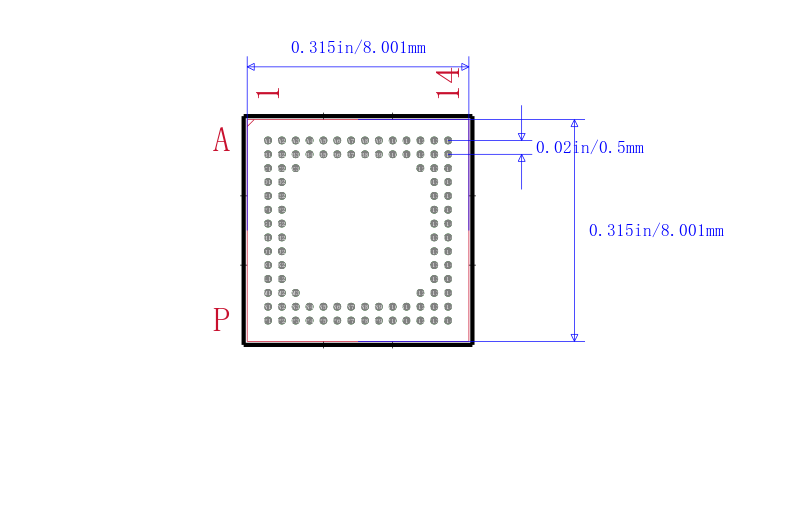

LCMXO640C-3MN100I封装图
LCMXO640C-3MN100I封装焊盘图
在线购买LCMXO640C-3MN100I
型号: LCMXO640C-3MN100I
描述:LATTICE SEMICONDUCTOR  LCMXO640C-3MN100I  可编程逻辑芯片, PLD, 640查找表, MACHXO, 100CSBGA
替代型号LCMXO640C-3MN100I
型号/品牌 代替类型 替代型号对比

LCMXO640C-3MN100I

Lattice Semiconductor 莱迪思

当前型号

当前型号

LCMXO640C-3TN100I

莱迪思

完全替代

LCMXO640C-3MN100I和LCMXO640C-3TN100I的区别

LCMXO640C-3TN100C

莱迪思

类似代替

LCMXO640C-3MN100I和LCMXO640C-3TN100C的区别

LCMXO640C-3TN144I

莱迪思

类似代替

LCMXO640C-3MN100I和LCMXO640C-3TN144I的区别
