LFE2-50E-5FN484I

LFE2-50E-5FN484I图片1
LFE2-50E-5FN484I图片2
LFE2-50E-5FN484I图片3
LFE2-50E-5FN484I图片4
LFE2-50E-5FN484I图片5
LFE2-50E-5FN484I概述

FPGA - 现场可编程门阵列 48K LUTs 339 I/O DSP 1.2V -5 Spd I

ECP2 Field Programmable Gate Array FPGA IC 339 396288 48000 484-BBGA


得捷:
IC FPGA 339 I/O 484FBGA


立创商城:
LFE2 50E 5FN484I


贸泽:
FPGA - 现场可编程门阵列 48K LUTs 339 I/O DSP 1.2V -5 Spd I


艾睿:
FPGA LatticeECP2 Family 48000 Cells 90nm Technology 1.2V 484-Pin FBGA Tray


Chip1Stop:
FPGA LatticeECP2 Family 48000 Cells 90nm Technology 1.2V 484-Pin FBGA


Win Source:
IC FPGA 339 I/O 484FBGA / series Field Programmable Gate Array FPGA IC 339 396288 48000 484-BBGA


LFE2-50E-5FN484I中文资料参数规格
技术参数

工作温度Max 100 ℃

工作温度Min -40 ℃

电源电压 1.14V ~ 1.26V

电源电压Max 1.26 V

电源电压Min 1.14 V

封装参数

安装方式 Surface Mount

引脚数 484

封装 FPBGA-484

外形尺寸

长度 23 mm

宽度 23 mm

高度 1.65 mm

封装 FPBGA-484

物理参数

工作温度 -40℃ ~ 100℃ TJ

其他

产品生命周期 Active

包装方式 Tray

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 3A991.d

数据手册

LFE2-50E-5FN484I引脚图与封装图
LFE2-50E-5FN484I引脚图

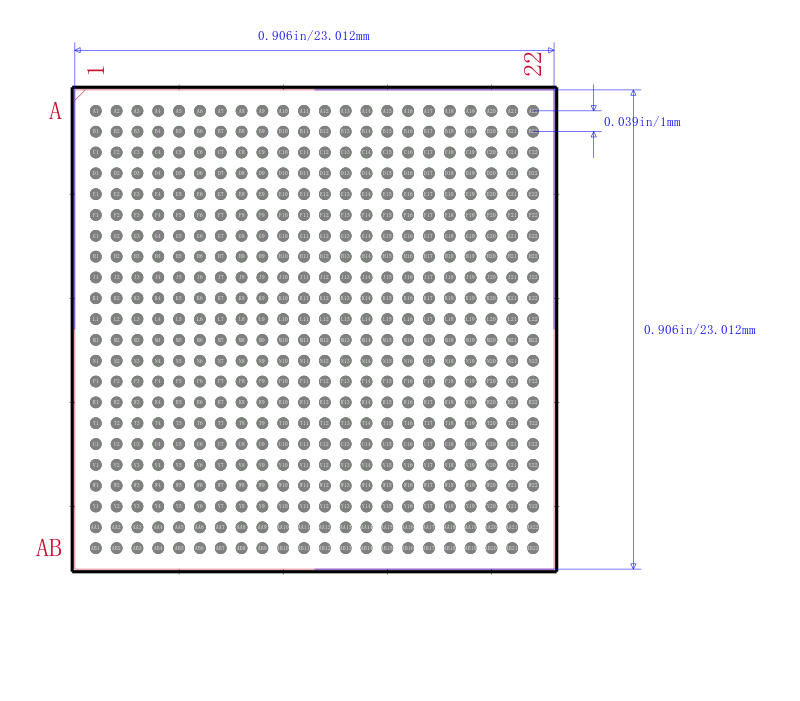

LFE2-50E-5FN484I封装图
LFE2-50E-5FN484I封装焊盘图
在线购买LFE2-50E-5FN484I
型号: LFE2-50E-5FN484I
描述:FPGA - 现场可编程门阵列 48K LUTs 339 I/O DSP 1.2V -5 Spd I
替代型号LFE2-50E-5FN484I
型号/品牌 代替类型 替代型号对比

LFE2-50E-5FN484I

Lattice Semiconductor 莱迪思

当前型号

当前型号

LFE2-50E-6FN484I

莱迪思

完全替代

LFE2-50E-5FN484I和LFE2-50E-6FN484I的区别

LFE2-50SE-6FN484I

莱迪思

完全替代

LFE2-50E-5FN484I和LFE2-50SE-6FN484I的区别

LFE2-50SE-5FN484I

莱迪思

完全替代

LFE2-50E-5FN484I和LFE2-50SE-5FN484I的区别
