LMV824IDE4概述

TEXAS INSTRUMENTS LMV824IDE4 运算放大器, 四路, 5.5 MHz, 4个放大器, 1.7 V/µs, 2.5V 至 5V, SOIC, 14 引脚

通用放大器电路满摆幅 14-SOIC

得捷:
IC OPAMP GP 4 CIRCUIT 14SOIC

e络盟:
TEXAS INSTRUMENTS LMV824IDE4 运算放大器, 四路, 5.5 MHz, 4个放大器, 1.7 V/µs, 2.5V 至 5V, SOIC, 14 引脚

Win Source:
IC OPAMP GP 5.5MHZ RRO 14SOIC

LMV824IDE4中文资料参数规格

技术参数

电源电压DC 5.50 V

供电电流 1 mA

电路数 4

通道数 4

针脚数 14

共模抑制比 72 dB

输入补偿漂移 1.00 µV/K

带宽 5.5 MHz

转换速率 1.70 V/μs

增益频宽积 5.5 MHz

输入补偿电压 1 mV

输入偏置电流 40 nA

工作温度Max 125 ℃

工作温度Min -40 ℃

电源电压 2.5V ~ 5V

封装参数

安装方式 Surface Mount

引脚数 14

封装 SOIC-14

外形尺寸

封装 SOIC-14

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Obsolete

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Contains Lead

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

数据手册

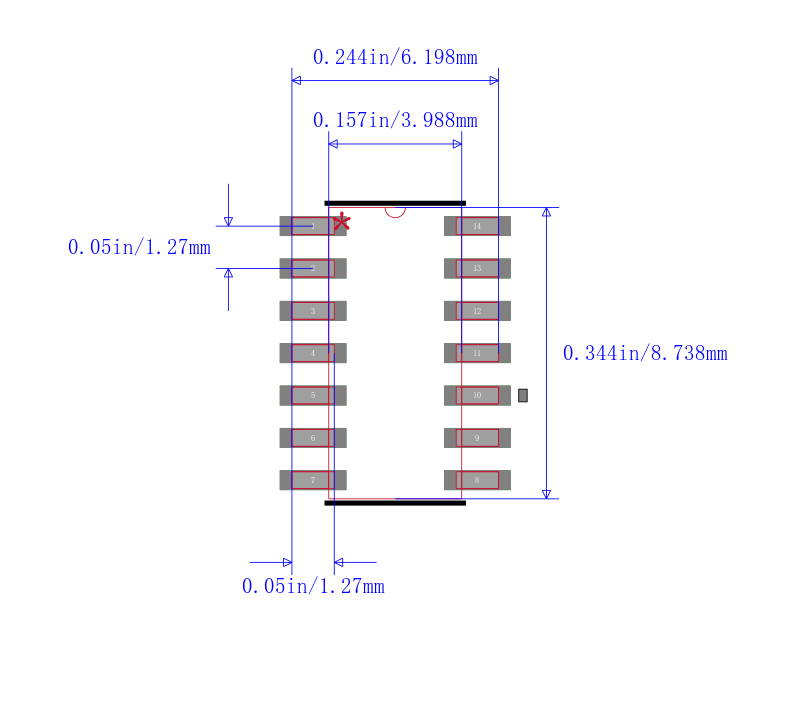

LMV824IDE4引脚图与封装图
