LP5524TMX-5/NOPB参数规格_中文资料_数据手册PDF

LP5524TMX-5/NOPB概述

具有双路 PWM 亮度控制功能的 4 通道 LED 驱动器 9-DSBGA -40 to 85

LED 驱动器 IC 4 输出线性 - PWM 调光 25mA 9-DSBGA

得捷:
LP5524 4 CHANNEL LED DRIVER WITH

立创商城:
LP5524TMX-5/NOPB

德州仪器TI:
4 channel LED driver with dual PWM brightness control

艾睿:
LED Driver 4Segment 3.3V/5V 9-Pin DSBGA T/R

Chip1Stop:
LED DRVR 4Segment 3.3V/5V 9-Pin DSBGA T/R

Verical:
LED DRVR 4Segment 3.3V/5V 9-Pin DSBGA T/R

DeviceMart:
IC LED DRIVER BLINKER 9-USMD

Win Source:
LED Driver IC 4 Output Linear PWM Dimming 25mA 9-uSMD

LP5524TMX-5/NOPB中文资料参数规格

技术参数

输出接口数 4

静态电流 170 µA

调节输出数 4

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压Max 5.5 V

电源电压Min 2.7 V

封装参数

安装方式 Surface Mount

引脚数 9

封装 WFBGA-9

外形尺寸

宽度 1.22 mm

封装 WFBGA-9

物理参数

工作温度 -40℃ ~ 85℃ TA

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用背光

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

数据手册

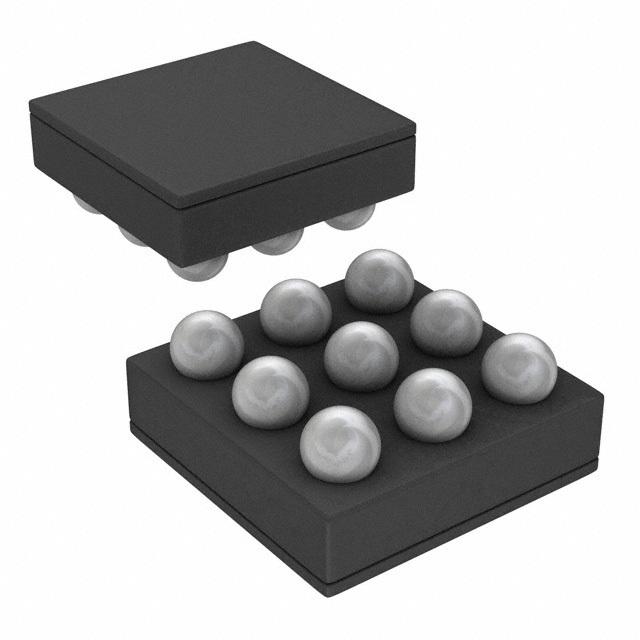

LP5524TMX-5/NOPB引脚图与封装图

在线购买LP5524TMX-5/NOPB

型号： LP5524TMX-5/NOPB

描述：具有双路 PWM 亮度控制功能的 4 通道 LED 驱动器 9-DSBGA -40 to 85

替代型号LP5524TMX-5/NOPB
