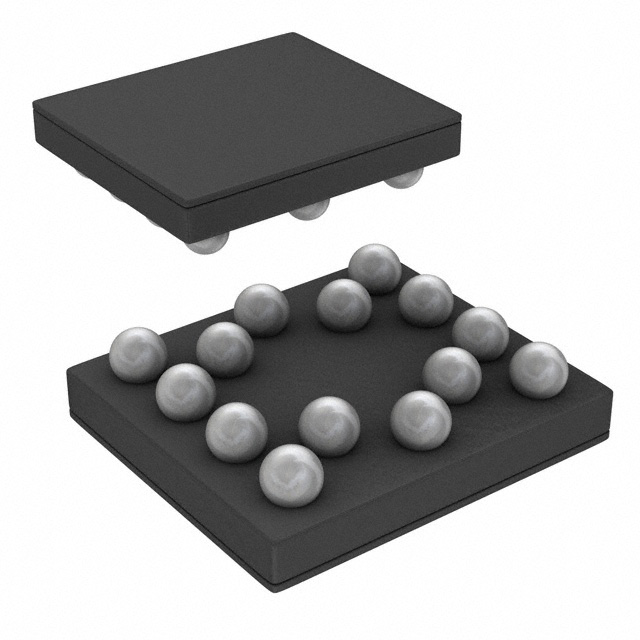

TEXAS INSTRUMENTS LM2794TL/NOPB 芯片, 发光二极管驱动器, uSMD-14
LED 驱动器 IC 4 输出 DC DC 稳压器 开关电容器（充电泵） 模拟，PWM 调光 20mA 14-DSBGA
得捷:
IC LED DRV RGLTR PWM 14DSBGA
立创商城:
LM2794TL/NOPB
德州仪器TI:
current Regulated switched capacitor LED supply with Analog and PWM brightness control
欧时:
Current regulated LED driver,LM2794TL
艾睿:
LED DRVR 4Segment 3.3V/5V 14-Pin DSBGA T/R
安富利:
LED DRVR 4Segment 3.3V/5V 14-Pin uSMD T/R
Chip1Stop:
LED Driver 4Segment 3.3V/5V 14-Pin DSBGA T/R
Verical:
LED DRVR 4Segment 3.3V/5V 14-Pin DSBGA T/R
Newark:
# TEXAS INSTRUMENTS LM2794TL/NOPB Led Driver, 4 Outputs, Charge Pump, PWM Dimming, 2.7V-5.5V in, 515kHz switch, 80mA out, DSBGA-14
DeviceMart:
IC LED DRVR WHT BCKLT 14MICROSMD
Win Source:
LED Driver IC 4 Output DC DC Regulator Switched Capacitor Charge Pump Analog, PWM Dimming 20mA 14-DSBGA
频率 515 kHz
输出接口数 4
输入电压DC 2.70V ~ 5.50V
输出电压 3.8 V
输出电流 80 mA
供电电流 5.50 mA
针脚数 14
静态电流 5.50 mA
调节输出数 4
开关频率 515 kHz
过温保护 Yes
拓扑结构 Boost
输入电压Max 5.5 V
输入电压Min 2.7 V
工作温度Max 85 ℃
工作温度Min -30 ℃
电源电压 2.7V ~ 5.5V
电源电压Max 5.5 V
电源电压Min 2.7 V
安装方式 Surface Mount
引脚数 14
封装 WFBGA-14
宽度 2.1 mm
封装 WFBGA-14
工作温度 -30℃ ~ 85℃ TA
产品生命周期 Active
包装方式 Tape & Reel TR
制造应用 背光
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC版本 2015/06/15
ECCN代码 EAR99
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
LM2794TL/NOPB TI 德州仪器 | 当前型号 | 当前型号 |
LM2794TLX 德州仪器 | 完全替代 | LM2794TL/NOPB和LM2794TLX的区别 |
LM2794TL 德州仪器 | 完全替代 | LM2794TL/NOPB和LM2794TL的区别 |
LM2794TLX/NOPB 德州仪器 | 类似代替 | LM2794TL/NOPB和LM2794TLX/NOPB的区别 |
