LV5234VZ-TLM-H概述

LED Driver 9Segment 5V 30Pin SSOP T/R

LED 驱动器 IC 9 输出线性 - PWM 调光 100mA 30-SSOP

得捷:
IC LED DRVR LIN PWM 100MA 30SSOP

立创商城:
LV5234VZ-TLM-H

贸泽:
LED Lighting Drivers 9CH LED DRIVER

艾睿:
LED DRVR 9Segment 5V 30-Pin SSOP T/R

Verical:
LED DRVR 9Segment 5V 30-Pin SSOP T/R

LV5234VZ-TLM-H中文资料参数规格

技术参数

频率 1 MHz

输出接口数 9

输出电压 42 V

耗散功率 840 mW

输出电流Max 100 mA

工作温度Max 75 ℃

工作温度Min -25 ℃

耗散功率Max 840 mW

封装参数

安装方式 Surface Mount

引脚数 30

封装 SSOP-30

外形尺寸

封装 SSOP-30

物理参数

工作温度 -25℃ ~ 75℃ TA

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用 -

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

数据手册

LV5234VZ-TLM-H引脚图与封装图

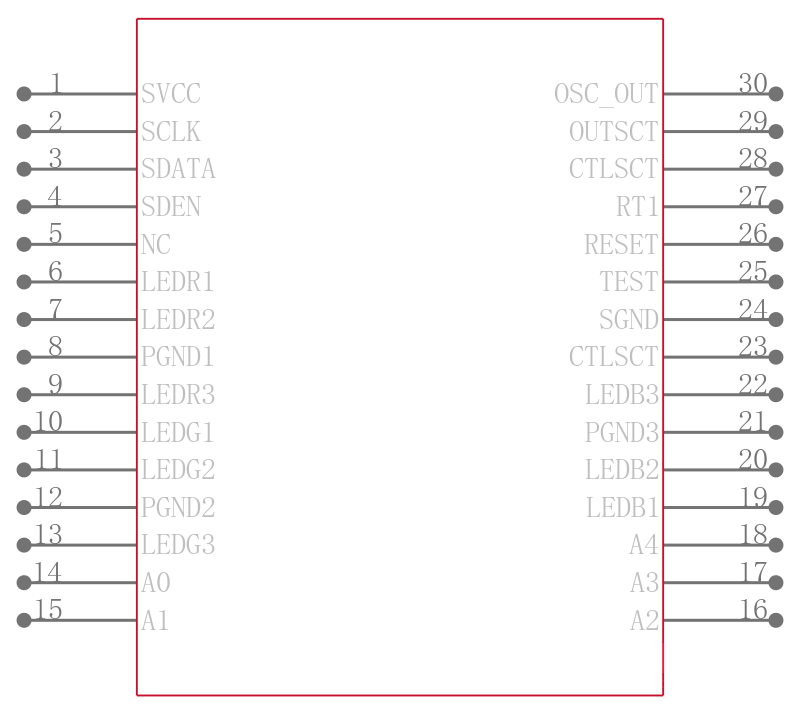

LV5234VZ-TLM-H引脚图

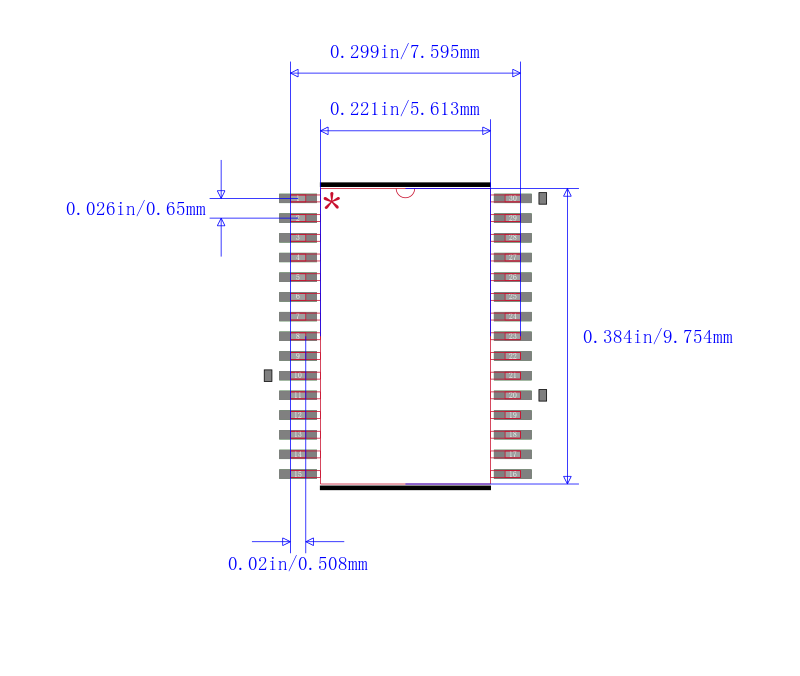

LV5234VZ-TLM-H封装图

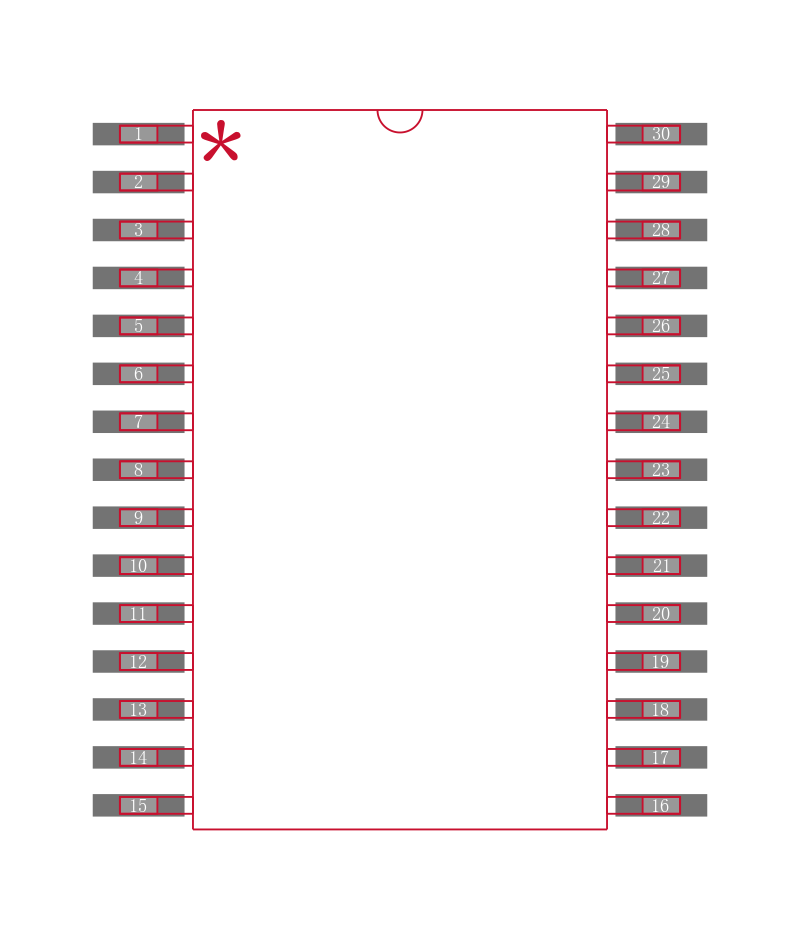

LV5234VZ-TLM-H封装焊盘图

在线购买LV5234VZ-TLM-H

型号： LV5234VZ-TLM-H

制造商： ON Semiconductor 安森美

描述：LED Driver 9Segment 5V 30Pin SSOP T/R

替代型号LV5234VZ-TLM-H

型号/品牌	代替类型	替代型号对比
LV5234VZ-TLM-H ON Semiconductor 安森美	当前型号	当前型号
LV5234V-MPB-H 安森美	完全替代	LV5234VZ-TLM-H和LV5234V-MPB-H的区别
LV5234V-TLM-H 安森美	完全替代	LV5234VZ-TLM-H和LV5234V-TLM-H的区别
LV5234VZ-MPB-H 安森美	完全替代	LV5234VZ-TLM-H和LV5234VZ-MPB-H的区别
