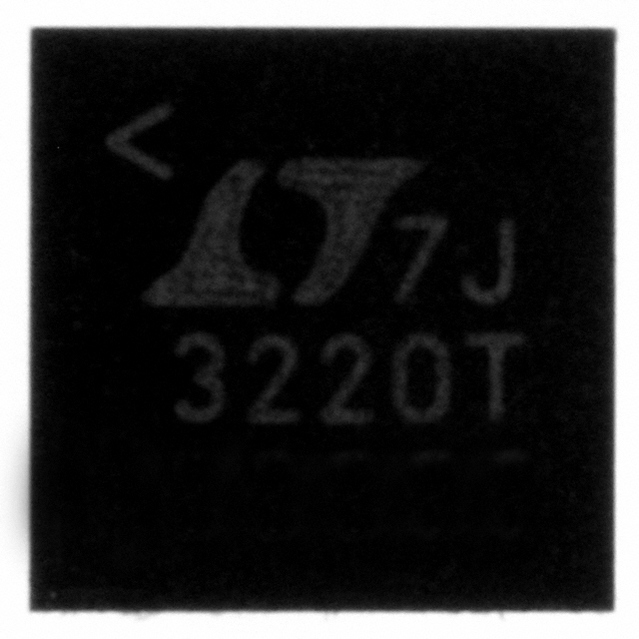

LINEAR TECHNOLOGY LTC3220EPF#PBF 发光二极管驱动器, 18输出, 电荷泵, 2.9V-5.5V输入, 850kHz开关, 360mA输出, TQFN-28
The is a highly integrated multi-display LED Driver contains a high efficiency, low noise charge pump to provide power to up to eighteen universal LED current sources. The LTC3220 requires only five small ceramic capacitors to form a complete LED power supply and current controller. The LED currents are set by an internal precision current reference. Independent dimming, ON/OFF, blinking and gradation control for all universal current sources is achieved via the I²C serial interface. 6-bit linear DACs are available to adjust brightness levels independently for each universal LED current source. The LTC3220 charge pump optimizes efficiency based on the voltage across the LED current sources. The part powers up in 1x mode and will automatically switch to boost mode whenever any enabled LED current source begins to enter dropout. The first dropout switches the parts into 1.5x mode and a subsequent dropout switches the LTC3220 into 2x mode.
频率 850kHz ~ 1.05MHz
输出接口数 18
输入电压DC 2.90V ~ 5.50V
输出电流 360 mA
针脚数 28
开关频率 850 kHz
输入电压Max 5.5 V
输入电压Min 2.9 V
工作温度Max 85 ℃
工作温度Min -40 ℃
电源电压 2.9V ~ 5.5V
安装方式 Surface Mount
引脚数 28

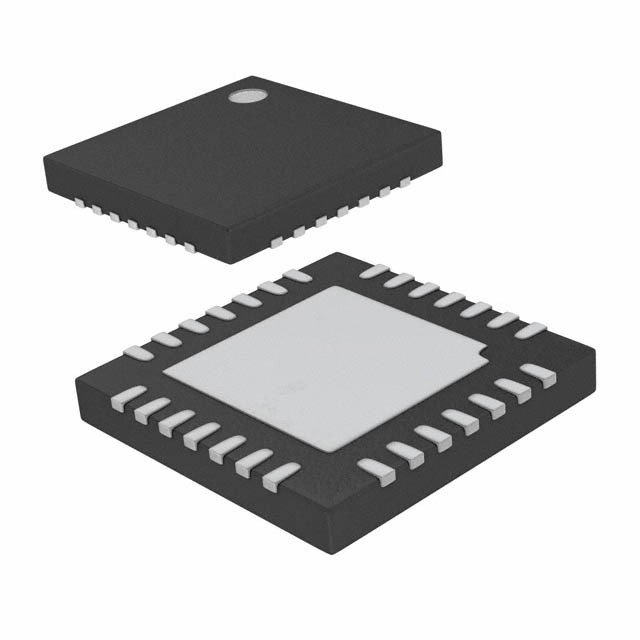

封装 TQFN-28
封装 TQFN-28
工作温度 -40℃ ~ 85℃ TA
产品生命周期 Unknown
包装方式 Each
制造应用 消费电子产品, Video & Vision, 发光二极管照明, Imaging, Consumer Electronics, 通信与网络, 背光, Communications & Networking, LED Lighting, 视频和目视, 成像
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
ECCN代码 EAR99
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
LTC3220EPF#PBF Linear Technology 凌力尔特 | 当前型号 | 当前型号 |
LTC3220IPF#TRPBF 凌力尔特 | 功能相似 | LTC3220EPF#PBF和LTC3220IPF#TRPBF的区别 |
LTC3220EPF#TRPBF 凌力尔特 | 功能相似 | LTC3220EPF#PBF和LTC3220EPF#TRPBF的区别 |
