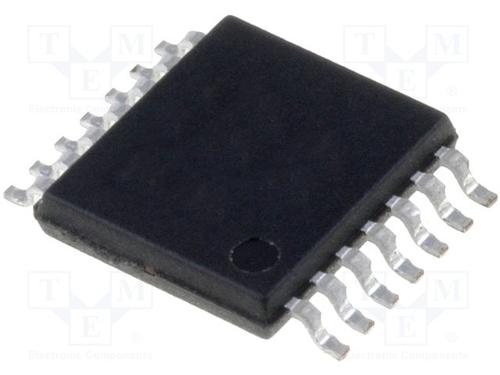

TEXAS INSTRUMENTS LM339APWR 芯片, 差分比较器, 四路 0.3US TSSOP-14
LMx39/LM2901 系列四路
Texas Instruments LM139、LM239、LM339 和 LM2901 均为四路差分输入电压比较器，设计用于通过各种电压从单一电源操作。 共模输入电压系列包括接地，该设备具有开路集电极输出。
### 比较器，Texas Instruments
Texas Instruments 系列电压比较器不仅包括传统单、双和四路比较器封装，还包括窗口比较器及过压和欠压监控器。
尽管比较器和运算放大器表面上是相似的设备，但它们在实用应用中的操作大大不同。 运算放大器适用于线性操作，附带适当反馈，而比较器定制用于快速切换且通常在开路模式中操作。 专用电压比较器具有明显较短的传播延迟，且可在饱和条件下具有更快的响应时间。 大多数比较器还更耐受高差分输入电压，且很多比较器具有开路集电极输出，从而可与其他设备并联操作。
电源电压DC 2.00V min
输出电流 20 mA
供电电流 2 mA
电路数 4
通道数 4
针脚数 14
静态电流 1.10 mA
输入补偿电压 3 mV
输入偏置电流 250 nA
工作温度Max 70 ℃
工作温度Min 0 ℃
电源电压 2V ~ 36V
电源电压Max 30 V
电源电压Min 2 V
安装方式 Surface Mount
引脚数 14

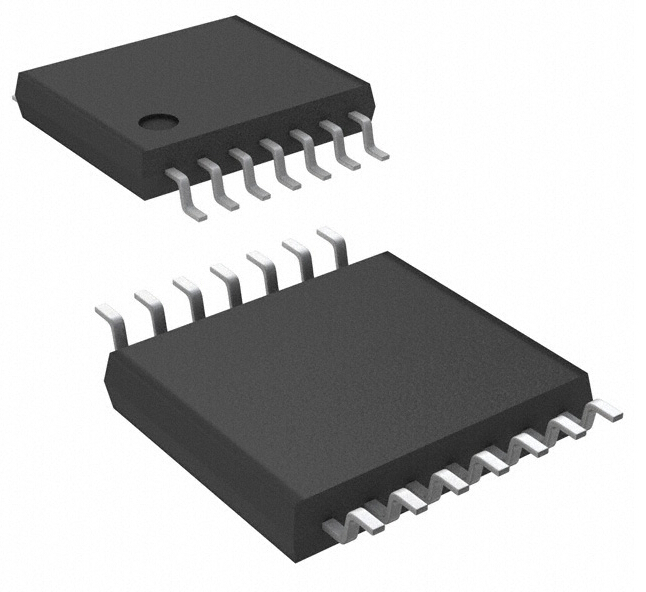

封装 TSSOP-14
长度 5 mm
宽度 4.4 mm
高度 1.15 mm
封装 TSSOP-14
工作温度 0℃ ~ 70℃
产品生命周期 Active
包装方式 Tape & Reel TR
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
ECCN代码 EAR99
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
LM339APWR TI 德州仪器 | 当前型号 | 当前型号 |
LM339APWG4 德州仪器 | 完全替代 | LM339APWR和LM339APWG4的区别 |
LM339APWRG4 德州仪器 | 完全替代 | LM339APWR和LM339APWRG4的区别 |
LM339APWRE4 德州仪器 | 完全替代 | LM339APWR和LM339APWRE4的区别 |
