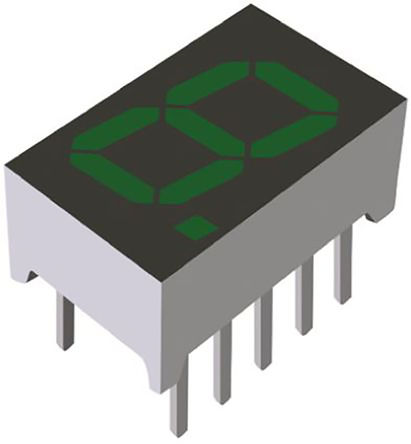

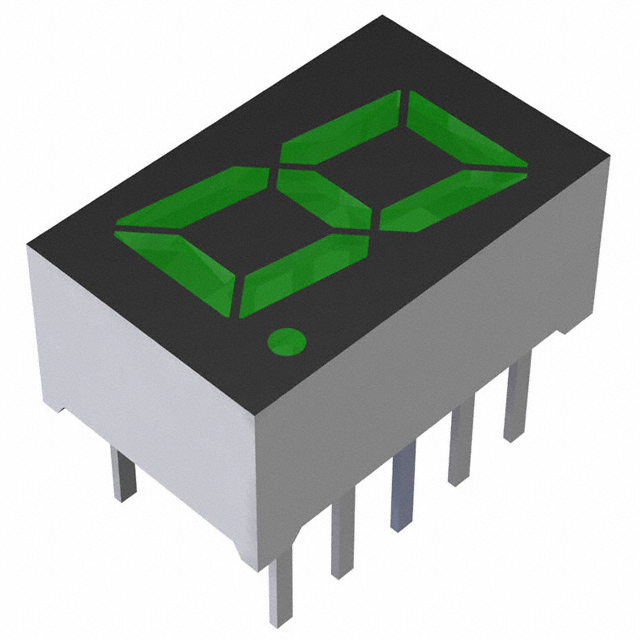

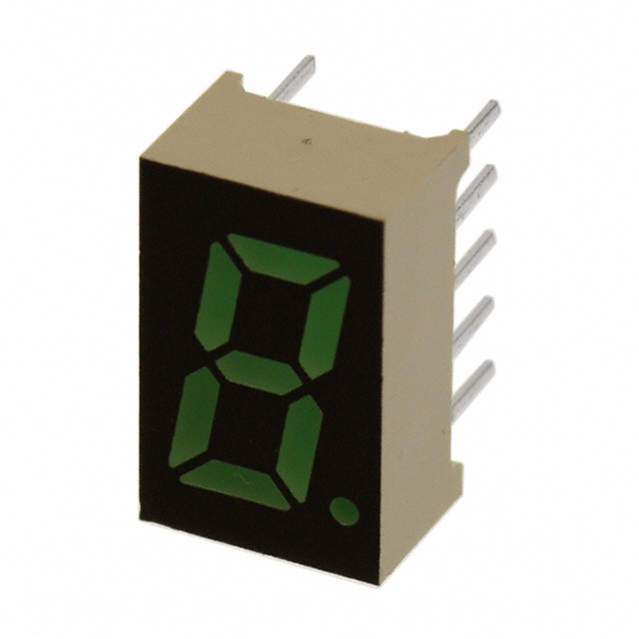

0.3" 共阳极 通孔 LED 显示屏
7 段 LED，LA301 系列，Rohm
7 段 LED 显示器
带右小数点
黑色表面封装
无铅结构
工作温度 | -25°C → +75°C
---|---
| 红色 | 绿色 | 蓝色 | 单位
---|---|---|---|---
正向电压（典型 Vf） | 2 | 2.1 | 3.6 | V
正向电流（最大 If） | 15 | 20 | 10 | mA
反向电压（最高 Vr） | 5 | 5 | 5 | V
亮度（典型） | 10 | 10 | 56 | mcd
容差损失 | 320 | 480 | 336 | mW
部件名称 | 发光颜色 | 类型
---|---|---
LA-301VB | 红色 | 共阳极
LA-301VL | 红色 | 共阴极
| 绿色 | 共阳极
LA-301ML | 绿色 | 共阴极
LA-301BB | 蓝色 | 共阳极
LA-301BL | 蓝色 | 共阴极
LA-301AB | 红色（高亮度） | 共阳极
触点数 10
额定功率 0.06 W
正向电压 2.1 V
波长 563 nm
发光强度 10 mcd
峰值波长 563 nm
耗散功率 60 W
功耗 480 mW
高度尺寸特征 8.00 mm
测试电流 10 mA
正向电流 20 mA
正向电压Max 2.6 V
正向电流Max 20 mA
工作温度Max 75 ℃
工作温度Min -25 ℃
耗散功率Max 60 mW
安装方式 Through Hole
引脚数 10
封装 DIP-10
引脚间距 2.00 mm
长度 11.0 mm
宽度 7 mm
高度 5 mm
封装 DIP-10
引脚间距 2.00 mm
厚度 5 mm
颜色 Green
工作温度 -25℃ ~ 75℃
产品生命周期 Active
包装方式 Bulk
RoHS标准 RoHS Compliant
含铅标准 Lead Free
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
LA-301MB ROHM Semiconductor 罗姆半导体 | 当前型号 | 当前型号 |
HDSP-7801 安华高科 | 功能相似 | LA-301MB和HDSP-7801的区别 |
LTS-360G 光宝 | 功能相似 | LA-301MB和LTS-360G的区别 |
