LM339ANE4中文资料参数规格

技术参数

电源电压DC 2.00V min

输出电流 20 mA

供电电流 2 mA

电路数 4

通道数 4

输入补偿电压 3 mV

工作温度Max 70 ℃

工作温度Min 0 ℃

电源电压 2V ~ 36V

封装参数

安装方式 Through Hole

引脚数 14

封装 PDIP-14

外形尺寸

长度 19.3 mm

宽度 6.35 mm

高度 4.57 mm

封装 PDIP-14

物理参数

工作温度 0℃ ~ 70℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/06/15

数据手册

LM339ANE4引脚图与封装图

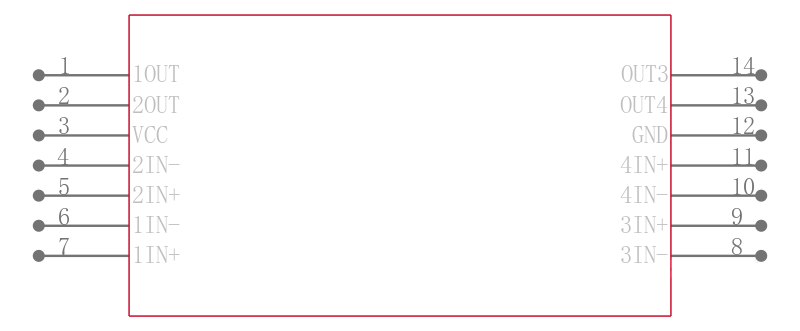

LM339ANE4引脚图

LM339ANE4封装图

LM339ANE4封装焊盘图

在线购买LM339ANE4

型号： LM339ANE4

制造商： TI 德州仪器

描述：四通道差分比较仪 QUAD DIFFERENTIAL COMPARATORS

替代型号LM339ANE4

型号/品牌	代替类型	替代型号对比
LM339ANE4 TI 德州仪器	当前型号	当前型号
LM339AN 德州仪器	完全替代	LM339ANE4和LM339AN的区别
LM339AN/NOPB 德州仪器	类似代替	LM339ANE4和LM339AN/NOPB的区别
LM339AN/PB 德州仪器	功能相似	LM339ANE4和LM339AN/PB的区别
