L78L09ACD概述

正电压稳压器 POSITIVE VOLTAGE REGULATORS

Linear Voltage Regulator IC 1 Output 100mA 8-SO

得捷:
IC REG LINEAR 9V 100MA 8SO

艾睿:
Standard Regulator Pos 9V 0.1A 8-Pin SO N Tube

TME:
Voltage regulator; linear, fixed; 9V; 0.1A; SO8; SMD; 0÷125°C; ±4%

Verical:
Standard Regulator Pos 9V 0.1A 8-Pin SO N Tube

L78L09ACD中文资料参数规格

技术参数

输出接口数 1

输入电压DC 30.0V max

输出电压 9 V

输出电流 100 mA

跌落电压 1.7V @40mA

输入电压Max 30 V

输出电流Max 0.1 A

工作温度Max 125 ℃

工作温度Min 0 ℃

精度 ±5 %

输入电压 ≤30 V

封装参数

安装方式 Surface Mount

引脚数 8

封装 SOIC-8

外形尺寸

封装 SOIC-8

物理参数

工作温度 0℃ ~ 125℃

其他

产品生命周期 Unknown

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

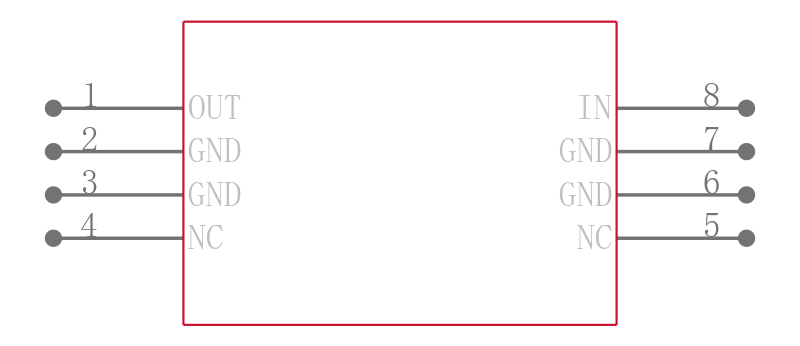

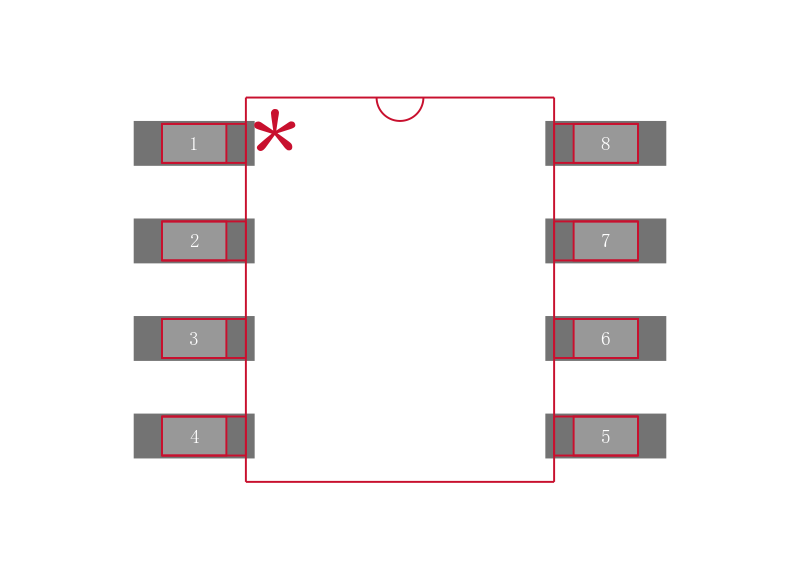

L78L09ACD引脚图与封装图

在线购买L78L09ACD

型号： L78L09ACD

描述：正电压稳压器 POSITIVE VOLTAGE REGULATORS

替代型号L78L09ACD

型号/品牌	代替类型	替代型号对比
L78L09ACD ST Microelectronics 意法半导体	当前型号	当前型号
MC78L09ACDG 安森美	完全替代	L78L09ACD和MC78L09ACDG的区别
MC78L09ACDR2G 安森美	完全替代	L78L09ACD和MC78L09ACDR2G的区别
L78L09ABD13TR 意法半导体	类似代替	L78L09ACD和L78L09ABD13TR的区别
