L78L09ABZ

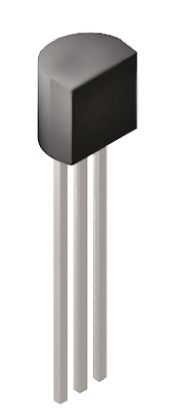

L78L09ABZ图片1
L78L09ABZ图片2
L78L09ABZ图片3
L78L09ABZ图片4
L78L09ABZ图片5
L78L09ABZ图片6
L78L09ABZ图片7
L78L09ABZ图片8
L78L09ABZ图片9
L78L09ABZ图片10
L78L09ABZ图片11
L78L09ABZ图片12
L78L09ABZ概述

100mA,STMicroelectronicsL78L 系列三端子正调节器嵌入内部电流限制和热关闭。 提供充足的散热片,可提供高达 100mA 的输出电流。### 线性电压调节器,STMicroelectronics

线性稳压器,100mA,STMicroelectronics

L78L 系列三端子正调节器嵌入内部电流限制和热关闭。 提供充足的散热片,可提供高达 100mA 的输出电流。


得捷:
IC REG LINEAR 9V 100MA TO92-3


欧时:
### 线性稳压器,100mA,STMicroelectronicsL78L 系列三端子正调节器嵌入内部电流限制和热关闭。 提供充足的散热片,可提供高达 100mA 的输出电流。### 线性电压稳压器,STMicroelectronics


贸泽:
线性稳压器 9.0V 0.1A Positive


e络盟:
线性稳压器, 固定, 15V至30V输入, 9V/100mA输出, TO-92-3


艾睿:
Standard Regulator Pos 9V 0.1A 3-Pin TO-92 Bag


安富利:
Standard Regulator Pos 9V 0.1A 3-Pin TO-92 Bag


富昌:
L78L 系列 100 mA 9 V 正电压 LDO 稳压器 通孔 - TO-92


TME:
Voltage regulator; linear, fixed; 9V; 0.1A; TO92; THT; Package: bulk


Verical:
Standard Regulator Pos 9V 0.1A 3-Pin TO-92 Bag


DeviceMart:
IC REG LDO 9V .1A TO-92


L78L09ABZ中文资料参数规格
技术参数

输出接口数 1

输出电压 9 V

输出电流 100 mA

供电电流 5.5mA ~ 6mA

针脚数 3

静态电流 6 mA

跌落电压 1.7V @40mA

输入电压Max 30 V

输入电压Min 30 V

输出电压Min 9 V

输出电流Max 100 mA

工作温度Max 125 ℃

工作温度Min -40 ℃

输入电压 30 V

封装参数

安装方式 Through Hole

引脚数 3

封装 TO-226-3

外形尺寸

长度 4.95 mm

宽度 3.94 mm

高度 4.95 mm

封装 TO-226-3

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Bag

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

L78L09ABZ引脚图与封装图

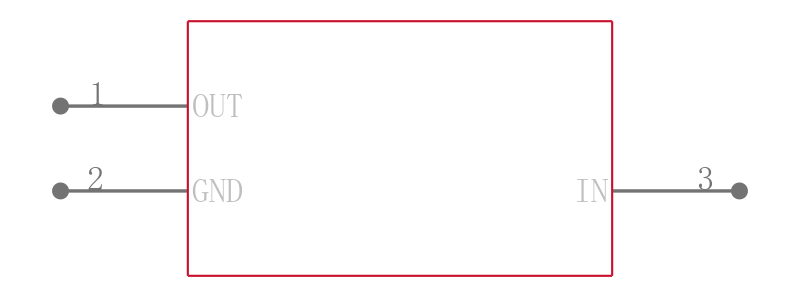

L78L09ABZ引脚图
L78L09ABZ封装图

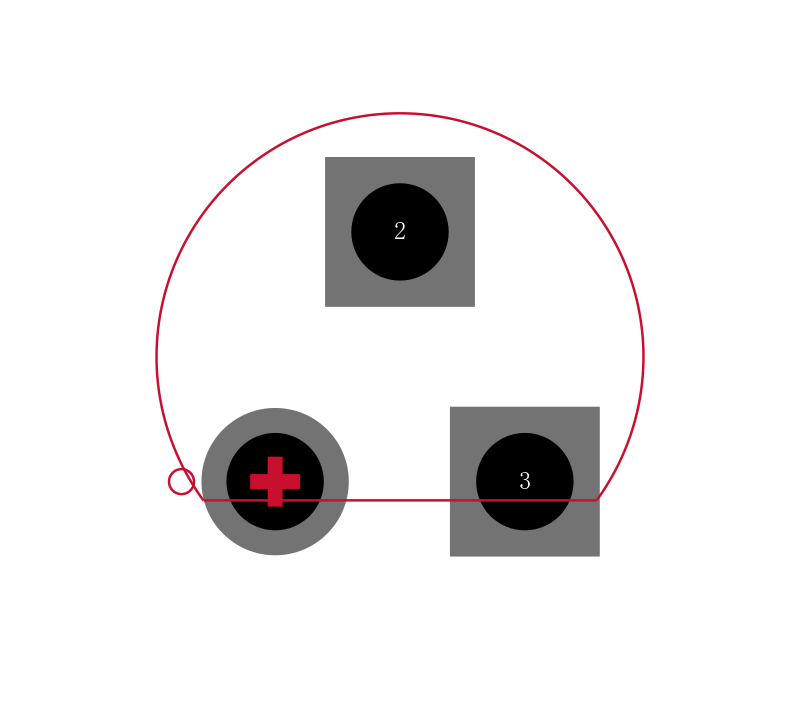

L78L09ABZ封装焊盘图
在线购买L78L09ABZ
型号: L78L09ABZ
描述:100mA,STMicroelectronics L78L 系列三端子正调节器嵌入内部电流限制和热关闭。 提供充足的散热片,可提供高达 100mA 的输出电流。 ### 线性电压调节器,STMicroelectronics
替代型号L78L09ABZ
型号/品牌 代替类型 替代型号对比

L78L09ABZ

ST Microelectronics 意法半导体

当前型号

当前型号

L78L06ABZ

意法半导体

类似代替

L78L09ABZ和L78L06ABZ的区别

L78L09ACZ-TR

意法半导体

类似代替

L78L09ABZ和L78L09ACZ-TR的区别

L78L06ACZ

意法半导体

类似代替

L78L09ABZ和L78L06ACZ的区别
