LTC1417AIGN#PBF

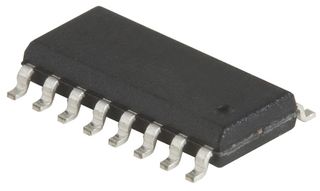

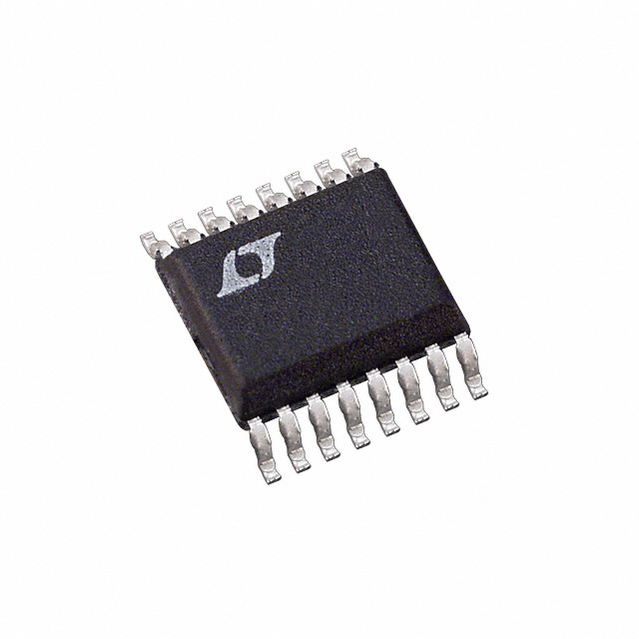

LTC1417AIGN#PBF图片1
LTC1417AIGN#PBF图片2
LTC1417AIGN#PBF图片3
LTC1417AIGN#PBF图片4
LTC1417AIGN#PBF图片5
LTC1417AIGN#PBF图片6
LTC1417AIGN#PBF图片7
LTC1417AIGN#PBF图片8
LTC1417AIGN#PBF图片9
LTC1417AIGN#PBF概述

LINEAR TECHNOLOGY  LTC1417AIGN#PBF  模数转换器, 14 bit, 400 kSPS, 双 +/-, -6 V, 6 V, SSOP

offers this ADC that will easily convert your continuous analog signals into digital data without altering essential content. Its maximum power dissipation is 44 mW. This device is based on SAR architecture. It has a single-ended and differential input signal. This device"s digital interface is serial spi, microwire. This ADC has a resolution of 14bit. This ADC has an input voltage of 4.096 V|±2.048V. Its typical dual supply voltage is ±5 V, with a minimum of ±4.75 V and maximum of ±5.25 V. This ADC has a temperature range of -40 °C to 85 °C.

LTC1417AIGN#PBF中文资料参数规格
技术参数

数字逻辑电平 SAR

电源电压DC -6.00 V min

供电电流 4.3 mA

电路数 1

针脚数 16

位数 14

耗散功率 31.5 mW

采样率 400 ksps

模数转换数ADC 1

输入数 1

工作温度Max 85 ℃

工作温度Min -40 ℃

耗散功率Max 44 mW

输入通道数 1

电源电压 4.75V ~ 5.25V

电源电压Max 6 V

封装参数

安装方式 Surface Mount

引脚数 16

封装 SSOP-16

外形尺寸

封装 SSOP-16

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Unknown

包装方式 Each

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

数据手册

LTC1417AIGN#PBF引脚图与封装图
LTC1417AIGN#PBF引脚图
LTC1417AIGN#PBF封装图
LTC1417AIGN#PBF封装焊盘图
在线购买LTC1417AIGN#PBF
型号: LTC1417AIGN#PBF
制造商: Linear Technology 凌力尔特
描述:LINEAR TECHNOLOGY  LTC1417AIGN#PBF  模数转换器, 14 bit, 400 kSPS, 双 +/-, -6 V, 6 V, SSOP
替代型号LTC1417AIGN#PBF
型号/品牌 代替类型 替代型号对比

LTC1417AIGN#PBF

Linear Technology 凌力尔特

当前型号

当前型号

LTC1417ACGN#PBF

凌力尔特

类似代替

LTC1417AIGN#PBF和LTC1417ACGN#PBF的区别

LTC1417AIGN#TRPBF

凌力尔特

类似代替

LTC1417AIGN#PBF和LTC1417AIGN#TRPBF的区别
