LM317DCYG3参数规格_中文资料_数据手册PDF

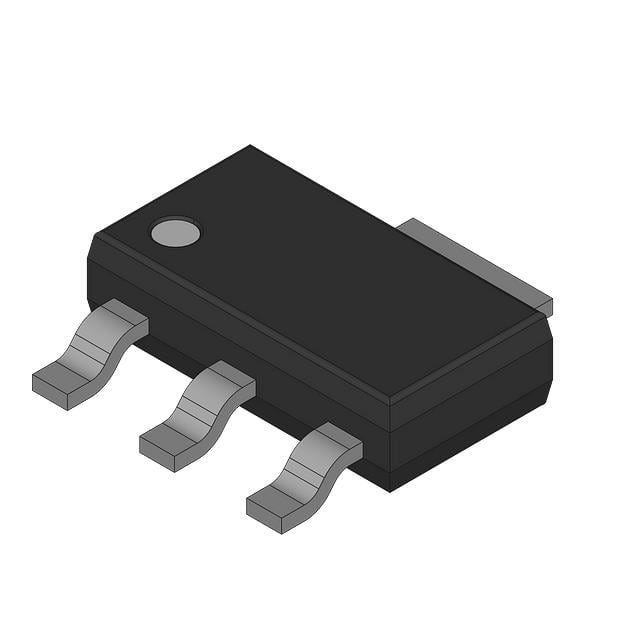

LM317DCYG3概述

三端可调稳压器 3-TERMINAL ADJUSTABLE REGULATOR

Linear Voltage Regulator IC 1 Output 1.5A SOT-223-4

得捷:
IC REG LIN POS ADJ 1.5A SOT223-4

立创商城:
正 Vin=40V Vout=1.25V~37V 1.5A 64dB@120Hz

艾睿:
Standard Regulator Pos 1.25V to 37V 1.5A 4-Pin3+Tab SOT-223 Tube

Verical:
Standard Regulator Pos 1.25V to 37V 1.5A 4-Pin3+Tab SOT-223 Tube

德州仪器TI:
1.5-A, 40-V, adjustable linear voltage regulator

LM317DCYG3中文资料参数规格

技术参数

输出接口数 1

输入电压DC 40.0V max

输出电压 1.25V ~ 37V

输出电流 1.5 A

静态电流 3.50 mA

输出电容类型 Ceramic

跌落电压 2.00 V

调节输出数 1

输入电压Max 40 V

输入电压Min 4.2 V

输出电压Max 37 V

输出电压Min 1.25 V

输出电流Max 1.5 A

工作温度Max 125 ℃

工作温度Min 0 ℃

输入电压 4.2V ~ 40V

封装参数

安装方式 Surface Mount

引脚数 4

封装 TO-261-4

外形尺寸

封装 TO-261-4

物理参数

工作温度 0℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

LM317DCYG3引脚图与封装图

在线购买LM317DCYG3

型号： LM317DCYG3

制造商： TI 德州仪器

描述：三端可调稳压器 3-TERMINAL ADJUSTABLE REGULATOR

立即咨询

替代型号LM317DCYG3

型号/品牌	代替类型	替代型号对比
LM317DCYG3 TI 德州仪器	当前型号	当前型号
LM317DCYR 德州仪器	完全替代	LM317DCYG3和LM317DCYR的区别
LM317MDCYR 德州仪器	完全替代	LM317DCYG3和LM317MDCYR的区别
LM317DCY 德州仪器	完全替代	LM317DCYG3和LM317DCY的区别
