LD3985M18R概述

LDO(低压降)线性电压调节器,STMicroelectronics,150mA 至 200mA### LDO(低压降)线性电压调节器,STMicroelectronics低压降或 LDO 为线性电压稳压器。 我们有多种系列的线性稳压器。 LDO 稳压器可在输入 - 输出差分电压较小时运行。 LDO 电压稳压器可提供快速瞬态响应、宽输入电压范围、低静态电流、低噪声、高 PSRR。

LDO(低压降)线性电压调节器,STMicroelectronics,150mA 至 200mA


得捷:
IC REG LINEAR 1.8V 150MA SOT23-5


立创商城:
LD3985M18R


欧时:
### LDO(低压降)线性电压调节器,STMicroelectronics,150mA 至 200mA### LDO(低压降)线性电压调节器,STMicroelectronics低压降或 LDO 为线性电压稳压器。 我们有多种系列的线性稳压器。 LDO 稳压器可在输入 - 输出差分电压较小时运行。 LDO 电压稳压器可提供快速瞬态响应、宽输入电压范围、低静态电流、低噪声、高 PSRR。


艾睿:
Stable power is ideal for better processing this LDO LD3985M18R linear regulator developed by STMicroelectronics will help do so. It has an overall accuracy of ±3 %. Its typical dropout voltage at current is 0.0004@1mA|0.02@50mA|0.045@100mA|0.06@150mA V. This voltage regulation device&s;s single output can produce a current up to 0.55Typ A. Use this part at voltages between 2.5 V and 6 V. With a fixed output that has a voltage of 1.8 V, this is power management at its best. Using a load regulation of 0.008%/mA and line regulation of 0.1%/V is needed for a programmable DC power supply. Tape and reel packaging will encase the product during shipment, ensuring safe delivery and enabling quick mounting of components. The maximum dropout voltage is 0.002@1mA|0.035@50mA|0.07@100mA|0.1@150mA V. This voltage regulation device has an operating temperature range of -40 °C to 125 °C. Its polarity is positive.


安富利:
LDO Regulator Pos 1.8V 0.55A 5-Pin SOT-23 T/R


力源芯城:
1.8V固定输出,0.15A,单路低压差稳压器


LD3985M18R中文资料参数规格
技术参数

输出接口数 1

输入电压DC 6.00V max

输出电压 1.8 V

输出电流 150 mA

供电电流 150µA ~ 250µA

静态电流 0.17 mA

输入电压Max 6 V

输入电压Min 2.5 V

输出电压Min 1.8 V

输出电流Max 550 mA

工作温度Max 125 ℃

工作温度Min -40 ℃

精度 ±3 %

输入电压 6V ~ 2.5V

封装参数

安装方式 Surface Mount

引脚数 5

封装 SOT-23-5

外形尺寸

长度 3 mm

宽度 1.75 mm

高度 1.3 mm

封装 SOT-23-5

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

LD3985M18R引脚图与封装图

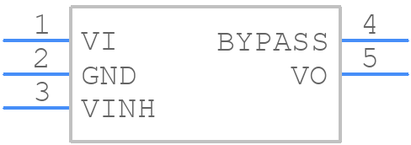

LD3985M18R引脚图
LD3985M18R封装图
LD3985M18R封装焊盘图
在线购买LD3985M18R
型号: LD3985M18R
描述:LDO(低压降)线性电压调节器,STMicroelectronics,150mA 至 200mA ### LDO(低压降)线性电压调节器,STMicroelectronics 低压降或 LDO 为线性电压稳压器。 我们有多种系列的线性稳压器。 LDO 稳压器可在输入 - 输出差分电压较小时运行。 LDO 电压稳压器可提供快速瞬态响应、宽输入电压范围、低静态电流、低噪声、高 PSRR。
替代型号LD3985M18R
型号/品牌 代替类型 替代型号对比

LD3985M18R

ST Microelectronics 意法半导体

当前型号

当前型号

LD3985J18R

意法半导体

类似代替

LD3985M18R和LD3985J18R的区别

LD3985G18R

意法半导体

类似代替

LD3985M18R和LD3985G18R的区别

LP3999ITL-1.8/NOPB

德州仪器

功能相似

LD3985M18R和LP3999ITL-1.8/NOPB的区别
