L78 系列线性稳压器,STMicroelectronics
STMicroelectronics L78 系列固定输出稳压器在电子行业内的广泛应用中非常有用。 这些三接线端子正向线性稳压器通过提供本地卡上调节,可消除与单点稳压相关的问题。 ST 稳压器 IC 可在固定输出电压(范围可为 5 V 至 24 V)时提供最大 1.5A。 该稳压器提供安全区保护,外加内部热关机和电流限制。
固定输出电压系列,输出电流最大 1.5A
热敏过载保护、短路保护
输出转换安全工作区 SOA 保护
### 线性电压稳压器,STMicroelectronics
欧时:

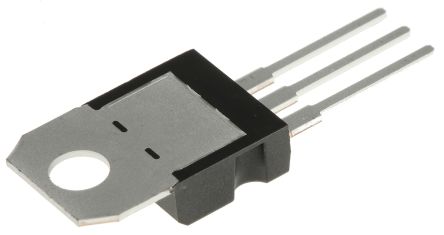

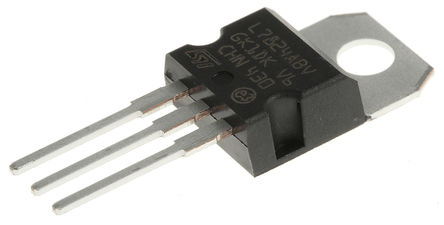

STMicroelectronics L78xx 系列 L7824ABV 线性稳压器, 最大为 40 V输入, 24 V输出, 2%精确度, 1A最大输出
得捷:
IC REG LINEAR 24V 1.5A TO220AB
立创商城:
L7824ABV
艾睿:
Standard Regulator Pos 24V 1.5A 3-Pin3+Tab TO-220AB Tube
安富利:
Standard Regulator Pos 24V 1.5A 3-Pin3+Tab TO-220 Tube
Verical:
Standard Regulator Pos 24V 1.5A 3-Pin3+Tab TO-220AB Tube
儒卓力:
**VREG. POS 24V 1A 2% TO220 **
DeviceMart:
IC REG LDO 24V 1.5A TO-220
Win Source:
IC REG LDO 24V 1.5A TO220AB
输出接口数 1
输出电压 24 V
输出电流 1.5 A
供电电流 6 mA
针脚数 3
静态电流 4.6 mA
跌落电压 2V @1A
输入电压Max 40 V
输入电压Min 33 V
输出电压Min 24 V
输出电流Max 1 A
工作温度Max 125 ℃
工作温度Min -40 ℃
精度 ±2 %
输入电压 40 V
安装方式 Through Hole
引脚数 3

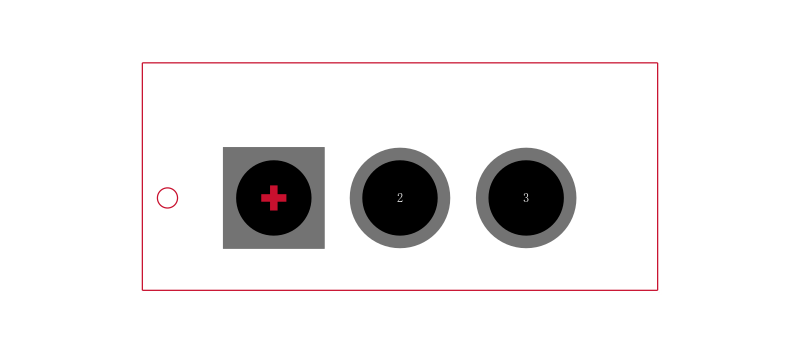

封装 TO-220-3

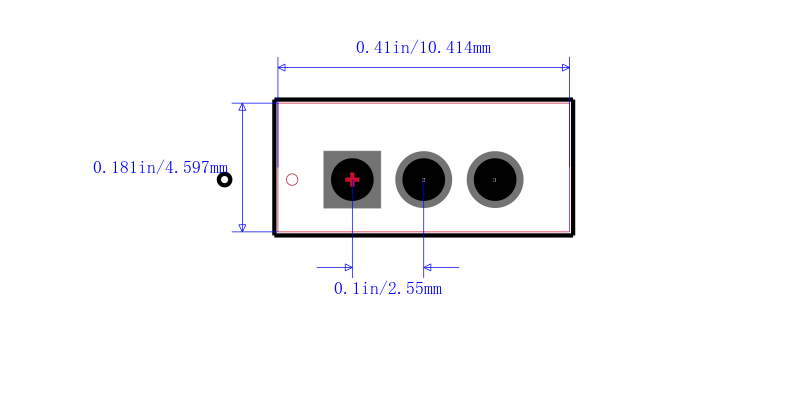

长度 10.4 mm
宽度 4.6 mm
高度 9.15 mm
封装 TO-220-3
工作温度 -40℃ ~ 125℃
产品生命周期 Active
包装方式 Tube
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ECCN代码 EAR99
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
L7824ABV ST Microelectronics 意法半导体 | 当前型号 | 当前型号 |
L7824CV 意法半导体 | 类似代替 | L7824ABV和L7824CV的区别 |
L78S24CV 意法半导体 | 类似代替 | L7824ABV和L78S24CV的区别 |
L78M24CV 意法半导体 | 类似代替 | L7824ABV和L78M24CV的区别 |
