LP2985AIM5X-5.0参数规格_中文资料_数据手册PDF

LP2985AIM5X-5.0概述

微150毫安低噪音超低压降稳压器，采用SOT -23和DSBGA设计用于非常低ESR输出电容器的软件包 Micropower 150 mA Low-Noise Ultra Low-Dropout Regulator in SOT-23 and DSBGA Packages Designed for Use with Very Low ESR Output Capacitors

Linear Voltage Regulator IC Positive Fixed 1 Output 150mA SOT-23-5

得捷:
IC REG LINEAR 5V 150MA SOT23-5

立创商城:
正 Vin=16V Vout=5V 150mA 45dB@1kHz

艾睿:
LDO Regulator Pos 5V 0.15A 5-Pin SOT-23 T/R

安富利:
LDO Regulator Pos 5V 0.15A 5-Pin SOT-23 T/R

LP2985AIM5X-5.0中文资料参数规格

技术参数

输出接口数 1

输入电压DC 16.0V max

输出电压 5 V

输出电流 150 mA

静态电流 65.0 µA

输出电容类型 Ceramic

跌落电压 0.28V @150mA

调节输出数 1

输入电压Max 16 V

输入电压Min 2.5 V

输出电流Max 0.15 A

工作温度Max 125 ℃

工作温度Min -40 ℃

精度 ±2.5 %

输入电压 ≤16 V

封装参数

安装方式 Surface Mount

引脚数 5

封装 SOT-23-5

外形尺寸

长度 2.92 mm

宽度 1.6 mm

封装 SOT-23-5

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

数据手册

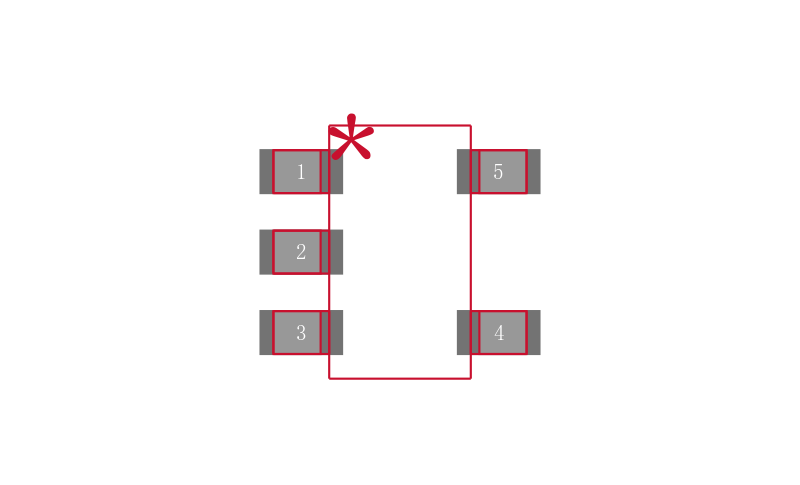

LP2985AIM5X-5.0引脚图与封装图

在线购买LP2985AIM5X-5.0

型号： LP2985AIM5X-5.0

制造商： TI 德州仪器

描述：微150毫安低噪音超低压降稳压器，采用SOT -23和DSBGA设计用于非常低ESR输出电容器的软件包 Micropower 150 mA Low-Noise Ultra Low-Dropout Regulator in SOT-23 and DSBGA Packages Designed for Use with Very Low ESR Output Capacitors

立即咨询

替代型号LP2985AIM5X-5.0

型号/品牌	代替类型	替代型号对比
LP2985AIM5X-5.0 TI 德州仪器	当前型号	当前型号
LP2985AIM5-5.0/NOPB 德州仪器	完全替代	LP2985AIM5X-5.0和LP2985AIM5-5.0/NOPB的区别
LP2985AIBP-5.0 德州仪器	完全替代	LP2985AIM5X-5.0和LP2985AIBP-5.0的区别
LP2985A-50DBVT 德州仪器	类似代替	LP2985AIM5X-5.0和LP2985A-50DBVT的区别
