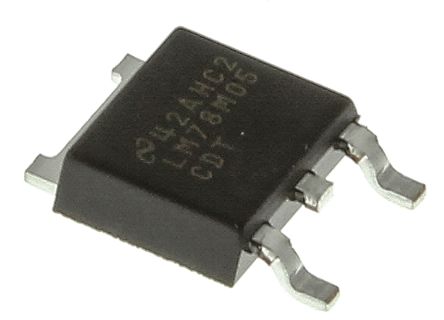

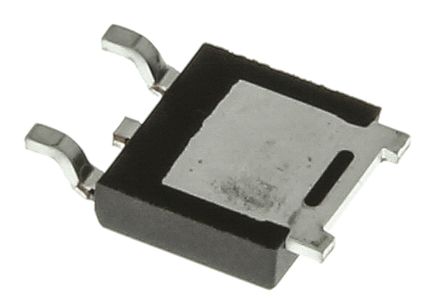

TEXAS INSTRUMENTS LM78M05CDT/NOPB 线性稳压器, 固定, 7805, 3端子, 正向, 7.2V至35V输入, 5V和0.5A输出, TO-252-3
LM78 系列正电压稳压器,Texas Instruments
**Texas Instruments **提供一系列线性稳压器,包括 **LM78**、**LM78L** 和 **LM78M** 系列,它们适用于固定电压稳压。 三端正调节器具有超过 1A LM78xx、100 mA LM78Lxx 和 500 mA LM78Mxx 的电流输出。 无需外部元件,尽管可通过外部设备调节电压和电流。 稳压器在其封装中结合了热关闭、内部电流限制和输出晶体管安全区域补偿。
Texas Instruments 正线性稳压器具有各种功能,且可用于电子行业。 应用包括:本地附加卡调节、电源和配电系统。
输出电流固定电压范围
无需外部组件
内部热过载/短路电流限制保护
输出晶体管安全区域保护
### 线性稳压器,Texas Instruments
Texas Instruments 固定和可调线性稳压器系列。 该系列包括正极和负极设备,输出电流额定值从 100mA 到 5A。
电源电压DC 35.0V max
额定电流 500 mA
输出接口数 1
输入电压DC 20.0V max
输出电压 5 V
输出电流 500 mA
供电电流 3 mA
针脚数 3
静态电流 4 mA
跌落电压 1.80 V
调节输出数 1
输入电压Max 35 V
输入电压Min 7.2 V
输出电压Min 5 V
输出电流Max 500 mA
工作温度Max 125 ℃
工作温度Min -40 ℃
精度 2 %
输入电压 7.2V ~ 35V
安装方式 Surface Mount
引脚数 3
封装 TO-252-3
长度 6.58 mm
宽度 6.1 mm
高度 2.3 mm
封装 TO-252-3
工作温度 -40℃ ~ 125℃
产品生命周期 Active
包装方式 Tube
制造应用 电源管理
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
LM78M05CDT/NOPB TI 德州仪器 | 当前型号 | 当前型号 |
LM78M05CDTX/NOPB 德州仪器 | 完全替代 | LM78M05CDT/NOPB和LM78M05CDTX/NOPB的区别 |
LM78M05CDT 德州仪器 | 完全替代 | LM78M05CDT/NOPB和LM78M05CDT的区别 |
L78M05ABDT-TR 意法半导体 | 类似代替 | LM78M05CDT/NOPB和L78M05ABDT-TR的区别 |
