LM2941LDX/NOPB概述

LM2941 / LM2941C 1A低压降稳压器可调 LM2941/LM2941C 1A Low Dropout Adjustable Regulator

PMIC - 稳压器 - 线性 正 可调式 1 输出 1A 8-WSON(4x4)


得捷:
IC REG LINEAR POS ADJ 1A 8WSON


立创商城:
LM2941LDX/NOPB


德州仪器TI:
1-A, 26-V, high-PSRR, adjustable low-dropout voltage regulator with enable from -40°C to +125°C


艾睿:
LDO Regulator Pos 5V to 20V 1A 8-Pin WSON EP T/R


安富利:
LDO Regulator Pos 5V to 20V 1A 8-Pin LLP EP T/R


Chip1Stop:
LDO Regulator Pos 5V to 20V 1A 8-Pin WSON EP T/R


Verical:
LDO Regulator Pos 5V to 20V 1A 8-Pin WSON EP T/R


DeviceMart:
IC REG LDO ADJ 1A 8-LLP


Win Source:
Linear Voltage Regulator IC Positive Adjustable 1 Output 5 V ~ 20 V 1A 8-WSON 4x4


LM2941LDX/NOPB中文资料参数规格
技术参数

输出接口数 1

输出电压 5V ~ 20V

输出电流 1 A

供电电流 10mA ~ 15mA

静态电流 10.0 mA

跌落电压 0.5V @1A

调节输出数 1

输入电压Max 26 V

输出电压Max 20 V

输出电压Min 5 V

输出电流Max 1 A

工作温度Max 125 ℃

工作温度Min -40 ℃

输入电压 6V ~ 26V

封装参数

安装方式 Surface Mount

引脚数 8

封装 WDFN-8

外形尺寸

封装 WDFN-8

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

LM2941LDX/NOPB引脚图与封装图
LM2941LDX/NOPB引脚图

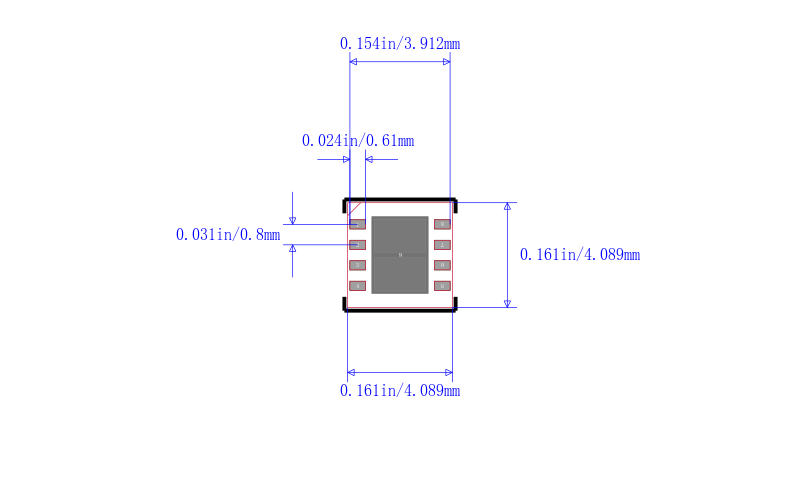

LM2941LDX/NOPB封装图
LM2941LDX/NOPB封装焊盘图
在线购买LM2941LDX/NOPB
型号: LM2941LDX/NOPB
制造商: TI 德州仪器
描述:LM2941 / LM2941C 1A低压降稳压器可调 LM2941/LM2941C 1A Low Dropout Adjustable Regulator
替代型号LM2941LDX/NOPB
型号/品牌 代替类型 替代型号对比

LM2941LDX/NOPB

TI 德州仪器

当前型号

当前型号

LM2941LD/NOPB

德州仪器

类似代替

LM2941LDX/NOPB和LM2941LD/NOPB的区别

LM2941LDX

德州仪器

类似代替

LM2941LDX/NOPB和LM2941LDX的区别

LM2941CS/NOPB

德州仪器

功能相似

LM2941LDX/NOPB和LM2941CS/NOPB的区别
