LM3686TLE-AADW/NOPB

LM3686TLE-AADW/NOPB图片1
LM3686TLE-AADW/NOPB图片2
LM3686TLE-AADW/NOPB图片3
LM3686TLE-AADW/NOPB概述

具有集成后置线性稳压器系统和低噪声线性稳压器的降压直流/直流转换器 12-DSBGA -30 to 85

PMIC - 稳压器 - 线性 切换式 输出 降压同步(1),线性(LDO)(2) 3MHz


立创商城:
LM3686TLE-AADW/NOPB


德州仪器TI:
Step-Down DC-DC Converter with Integrated Post Linear Regulators System & Low-Noise Linear Reg.


得捷:
IC REG TRPL BUCK/LNR SYNC 12USMD


艾睿:
Conv DC-DC Single Step Down 2.7V to 5.5V 12-Pin DSBGA T/R


Chip1Stop:
Conv DC-DC Single Step Down 2.7V to 5.5V 12-Pin DSBGA T/R


Verical:
STEP-DOWN DC-DC CONVERTER WITH INTEGRATED LOW DROPOUT REGULATOR AND STARTUP MODE


DeviceMart:
IC REG BUCK SYNC .9A TRPL 12USMD


LM3686TLE-AADW/NOPB中文资料参数规格
技术参数

输出接口数 3

输出电压 0.7V ~ 3V

输出电流 900 mA

静态电流 70.0 µA

调节输出数 1

开关频率 3 MHz

拓扑结构 Buck

输入电压Min 2.7 V

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 2.7V ~ 5.5V

输入电压 2.7V ~ 5.5V

封装参数

安装方式 Surface Mount

引脚数 12

封装 WFBGA-12

外形尺寸

封装 WFBGA-12

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

LM3686TLE-AADW/NOPB引脚图与封装图

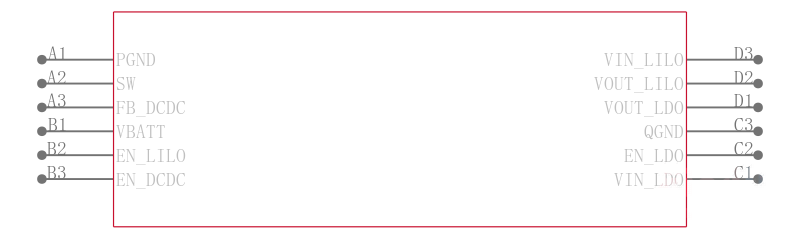

LM3686TLE-AADW/NOPB引脚图
LM3686TLE-AADW/NOPB封装图
LM3686TLE-AADW/NOPB封装焊盘图
在线购买LM3686TLE-AADW/NOPB
型号: LM3686TLE-AADW/NOPB
制造商: TI 德州仪器
描述:具有集成后置线性稳压器系统和低噪声线性稳压器的降压直流/直流转换器 12-DSBGA -30 to 85
