LM2941CT/LF04概述

LM2941 / LM2941C 1A低压降稳压器可调 LM2941/LM2941C 1A Low Dropout Adjustable Regulator

PMIC - 稳压器 - 线性正可调式 1 输出 1A TO-220-5

得捷:
IC REG LINEAR POS ADJ 1A TO220-5

立创商城:
正 Vin=26V Vout=5V 1A

德州仪器TI:
1-A, 26-V, high-PSRR, adjustable low-dropout voltage regulator with enable from 0°C to 125°C

艾睿:
LDO Regulator Pos 5V to 20V 1A 5-Pin5+Tab TO-220 Tube

安富利:
LDO Regulator Pos 5V to 20V 1A 5-Pin5+Tab TO-220 Tube

Verical:
LDO Regulator Pos 5V to 20V 1A 5-Pin5+Tab TO-220 Tube

LM2941CT/LF04中文资料参数规格

技术参数

输出接口数 1

输出电压 5V ~ 20V

输出电流 1 A

静态电流 10 mA

跌落电压 0.5V @1A,0.11V @100mA

调节输出数 1

输入电压Max 26 V

输出电流Max 1 A

工作温度Max 125 ℃

工作温度Min 0 ℃

输入电压 6V ~ 26V

封装参数

安装方式 Through Hole

引脚数 5

封装 TO-220-5

外形尺寸

封装 TO-220-5

物理参数

工作温度 0℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

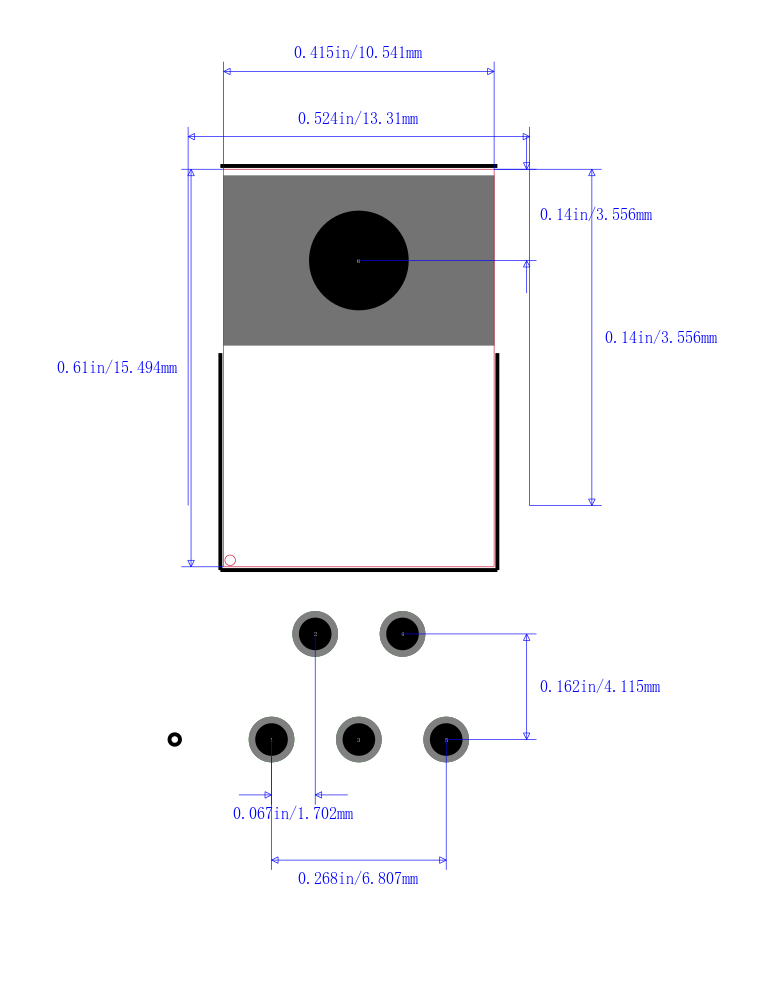

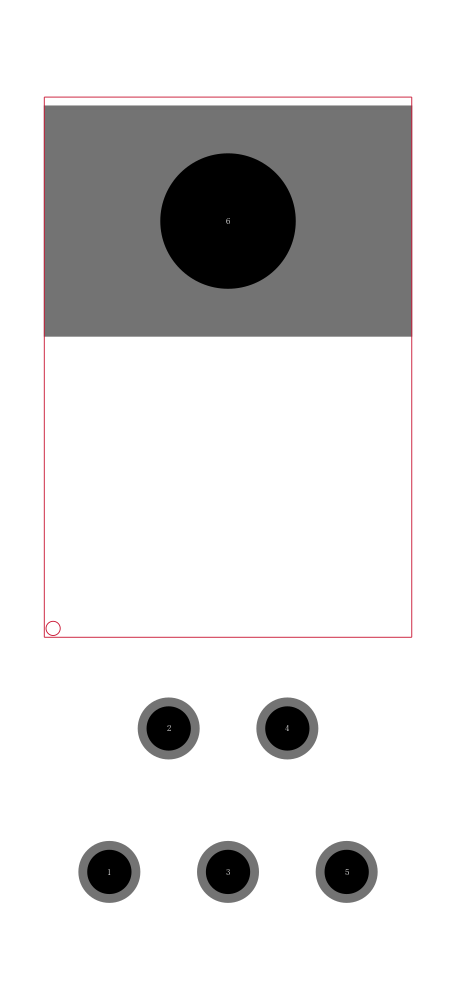

LM2941CT/LF04引脚图与封装图

在线购买LM2941CT/LF04

型号： LM2941CT/LF04

描述：LM2941 / LM2941C 1A低压降稳压器可调 LM2941/LM2941C 1A Low Dropout Adjustable Regulator

替代型号LM2941CT/LF04
