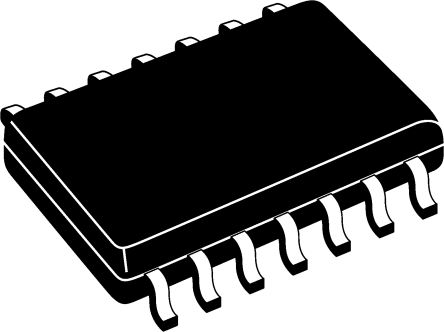

STMICROELECTRONICS L6386ED 驱动器, IGBT, MOSFET, 高压侧和低压侧, 9.1V至17V电源, 650mA输出, 110ns延迟, SOIC-14
MOSFET & IGBT 驱动器,STMicroelectronics
### MOSFET & IGBT 驱动器,STMicroelectronics
得捷:
IC GATE DRVR HALF-BRIDGE 14SO
欧时:
MOSFET & IGBT 驱动器,STMicroelectronics### MOSFET & IGBT 驱动器,STMicroelectronics
立创商城:
L6386ED
艾睿:
Driver 600V 0.65A 2-OUT High and Low Side Half Brdg Non-Inv 14-Pin SOIC Tube
安富利:
MOSFET DRVR 600V 0.65A 2-OUT Hi/Lo Side Half Brdg Non-Inv 14-Pin SOIC Tube
Chip1Stop:
Driver 600V 0.65A 2-OUT High and Low Side Half Brdg Non-Inv 14-Pin SOIC Tube
TME:
Driver; 400mA; 580V; 750mW; Channels:2; 400kHz; SO14; Package: tube
Verical:
Driver 600V 0.65A 2-OUT High and Low Side Half Brdg Non-Inv 14-Pin SOIC Tube
Newark:
# STMICROELECTRONICS L6386ED DRIVER, MOSFET, IGBT, 600V, 0.65A, 14SO
Win Source:
IC DRIVER HI/LO SIDE HV 14-SOIC
频率 400 kHz
电源电压DC 9.10V min
额定功率 750 mW
上升/下降时间 50ns, 30ns
输出接口数 2
输出电压 580 V
输出电流 400 mA
通道数 2
针脚数 14
耗散功率 0.75 W
上升时间 50 ns
输出电流Max 0.65 A
下降时间 30 ns
下降时间Max 30 ns
上升时间Max 50 ns
工作温度Max 150 ℃
工作温度Min -45 ℃
耗散功率Max 750 mW
电源电压 17 VDC
电源电压Max 17 V
电源电压Min 9.1 V
安装方式 Surface Mount
引脚数 14
封装 SOIC-14
长度 8.75 mm
宽度 4 mm
高度 1.65 mm
封装 SOIC-14
工作温度 -40℃ ~ 150℃ TJ
产品生命周期 Active
包装方式 Each
制造应用 电源管理, Lighting, 照明, 自动化与过程控制, Automation & Process Control, 电机驱动与控制, Consumer Electronics, 消费电子产品, HVAC, Motor Drive & Control, Power Management
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
ECCN代码 EAR99
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
L6386ED ST Microelectronics 意法半导体 | 当前型号 | 当前型号 |
L6386ED013TR 意法半导体 | 类似代替 | L6386ED和L6386ED013TR的区别 |
L6386D 意法半导体 | 类似代替 | L6386ED和L6386D的区别 |
L6386D013TR 意法半导体 | 类似代替 | L6386ED和L6386D013TR的区别 |
