LM4766TF/NOPB

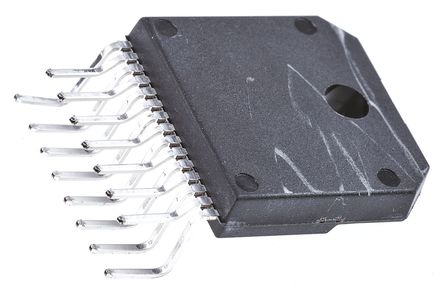

LM4766TF/NOPB图片1
LM4766TF/NOPB图片2
LM4766TF/NOPB图片3
LM4766TF/NOPB图片4
LM4766TF/NOPB图片5
LM4766TF/NOPB图片6
LM4766TF/NOPB图片7
LM4766TF/NOPB图片8
LM4766TF/NOPB图片9
LM4766TF/NOPB图片10
LM4766TF/NOPB图片11
LM4766TF/NOPB图片12
LM4766TF/NOPB图片13
LM4766TF/NOPB图片14
LM4766TF/NOPB概述

TEXAS INSTRUMENTS  LM4766TF/NOPB  音频功率放大器, AB, 2通道, 40 W, 20V 至 60V, TO-220, 15 引脚

音频功率放大器,双路或多路,Texas Instruments

Texas Instruments 高度集成 AB 类音频功率放大器 IC 系列带双输出或多输出,适用于立体声和多通道应用。 低功率设备的放大器系列适用于将耳机变为高功率类型,具有高达 60W 或更大输出。

### ,Texas Instruments


欧时:
### 音频功率放大器,双路或多路,Texas InstrumentsTexas Instruments 高度集成 AB 类音频功率放大器 IC 系列带双输出或多输出,适用于立体声和多通道应用。 低功率设备的放大器系列适用于将耳机变为高功率类型,具有高达 60W 或更大输出。 ### 音频放大器,Texas Instruments


得捷:
IC AMP AB STEREO 40W TO220-15


贸泽:
音频放大器 Overture Audio Pwr Amp Series Dual 40W


e络盟:
音频功率放大器, 40 W, AB, 2通道, 20V 至 60V, TO-220, 15 引脚


艾睿:
Audio Amp Speaker 2-CH Stereo 30W Class-AB 15-Pin15+Tab TO-220 Tube


安富利:
Audio Amp Speaker 2-CH Stereo 30W Class-AB 15-Pin15+Tab TO-220 Rail


Chip1Stop:
Audio Amp Speaker 2-CH Stereo 30W Class-AB 15-Pin15+Tab TO-220 Rail


Verical:
Audio Amp Speaker 2-CH Stereo 30W Class-AB 15-Pin15+Tab TO-220 Tube


DeviceMart:
IC AMP AUDIO PWR 40W AB TO220-15


LM4766TF/NOPB中文资料参数规格
技术参数

额定功率 30 W

通道数 2

针脚数 15

耗散功率 62.5 W

共模抑制比 75 dB

静态电流 48.0 mA

增益频宽积 8 MHz

输出功率 40 W

输入补偿电压 10 mV

输入偏置电流 10 nA

工作温度Max 85 ℃

工作温度Min -20 ℃

耗散功率Max 62500 mW

共模抑制比Min 75 dB

电源电压 20V ~ 60V

电源电压Max 60 V

电源电压Min 20 V

封装参数

安装方式 Through Hole

引脚数 15

封装 TO-220-15

外形尺寸

长度 20.14 mm

宽度 4.62 mm

高度 10.77 mm

封装 TO-220-15

物理参数

工作温度 -20℃ ~ 85℃ TA

其他

产品生命周期 Obsolete

包装方式 Tube

制造应用 消费电子产品, 音频

符合标准

RoHS标准 Non-Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

数据手册

LM4766TF/NOPB引脚图与封装图
LM4766TF/NOPB引脚图
LM4766TF/NOPB封装图
LM4766TF/NOPB封装焊盘图
在线购买LM4766TF/NOPB
型号: LM4766TF/NOPB
制造商: TI 德州仪器
描述:TEXAS INSTRUMENTS  LM4766TF/NOPB  音频功率放大器, AB, 2通道, 40 W, 20V 至 60V, TO-220, 15 引脚
替代型号LM4766TF/NOPB
型号/品牌 代替类型 替代型号对比

LM4766TF/NOPB

TI 德州仪器

当前型号

当前型号

LM4766T/LF15

德州仪器

完全替代

LM4766TF/NOPB和LM4766T/LF15的区别

LM4766T/NOPB

德州仪器

类似代替

LM4766TF/NOPB和LM4766T/NOPB的区别

LM4766T

美国国家半导体

类似代替

LM4766TF/NOPB和LM4766T的区别
