LP38691SD-5.0参数规格_中文资料_数据手册PDF

LP38691SD-5.0概述

LP38693 500毫安低压降CMOS线性稳压器稳定器用陶瓷输出电容器 LP38693 500mA Low Dropout CMOS Linear Regulators Stable with Ceramic Output Capacitors

PMIC - 稳压器 - 线性输出 500mA 6-WSON（3x3）

得捷:
IC REG LINEAR 5V 500MA 6WSON

艾睿:
LDO Regulator Pos 5V 0.5A 6-Pin WSON EP T/R

LP38691SD-5.0中文资料参数规格

技术参数

输出接口数 1

输入电压DC 10.0V max

输出电压 5 V

输出电流 500 mA

静态电流 55.0 µA

输出电容类型 Ceramic

跌落电压 0.045V @100mA,0.25V @500mA

调节输出数 1

输入电压Max 10 V

输入电压Min 2.7 V

输出电流Max 0.5 A

工作温度Max 125 ℃

工作温度Min -40 ℃

精度 ±2 %

输入电压 ≤10 V

封装参数

安装方式 Surface Mount

引脚数 6

封装 WDFN-6

外形尺寸

封装 WDFN-6

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

数据手册

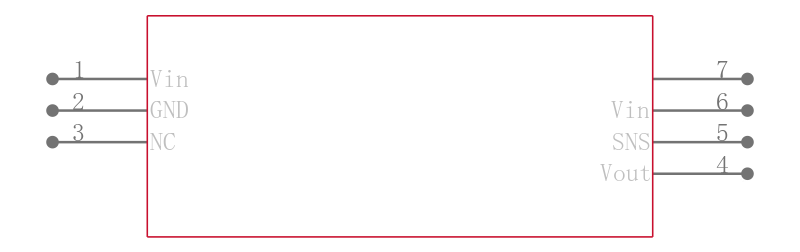

LP38691SD-5.0引脚图与封装图

在线购买LP38691SD-5.0

型号： LP38691SD-5.0

描述：LP38693 500毫安低压降CMOS线性稳压器稳定器用陶瓷输出电容器 LP38693 500mA Low Dropout CMOS Linear Regulators Stable with Ceramic Output Capacitors

替代型号LP38691SD-5.0
